???? 5G NR DCI 1-0 协议深度可视分析平台
基于 3GPP TS 38.212 的工业级协议解析引擎 智能变体识别 (PDCCH Order) + 双向交互映射 (Bi-Mapping) + 完整 RNTI 覆盖
???? 为什么需要 DCI 可视化分析？
在 5G NR 系统调试中，DCI (Downlink Control Information) 的比特级解析是排查调度问题的核心痛点。面对 Format 1-0 复杂的字段复用和变体机制（如 PDCCH Order、Short Message），传统的人工对照标准协议不仅效率低下，且极易出错。本平台提供了一站式的可视化解决方案。
| 痛点 (传统方式) | 本平台解决方案 (DCI 1-0 Analyzer) |
|---|---|

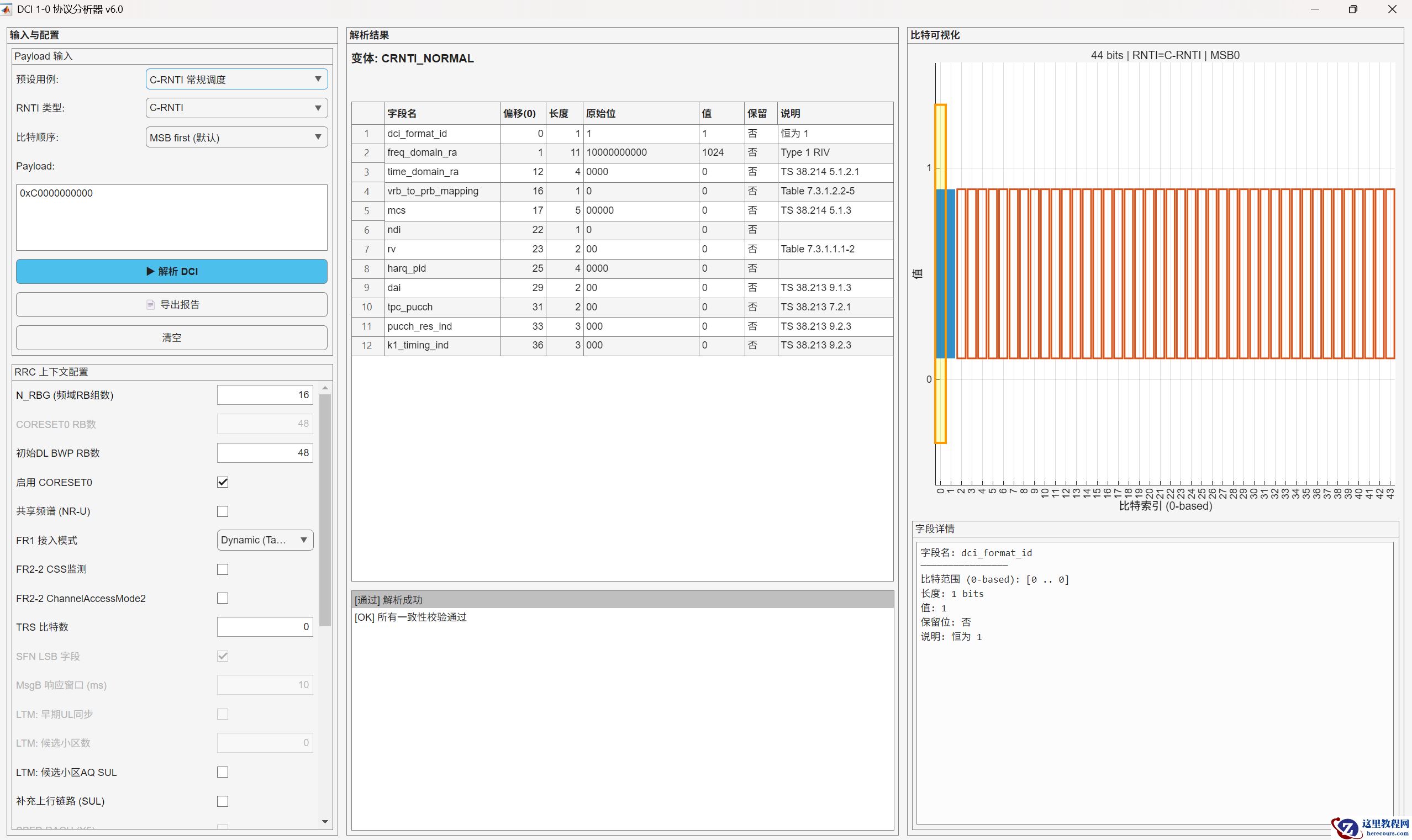

| ???? 黑盒比特流 | ✅ 所见即所得：Bit-to-Field 双向高亮，点击比特即知含义 |
| ???? 脑力解算 RIV | ✅ 自动解码 |

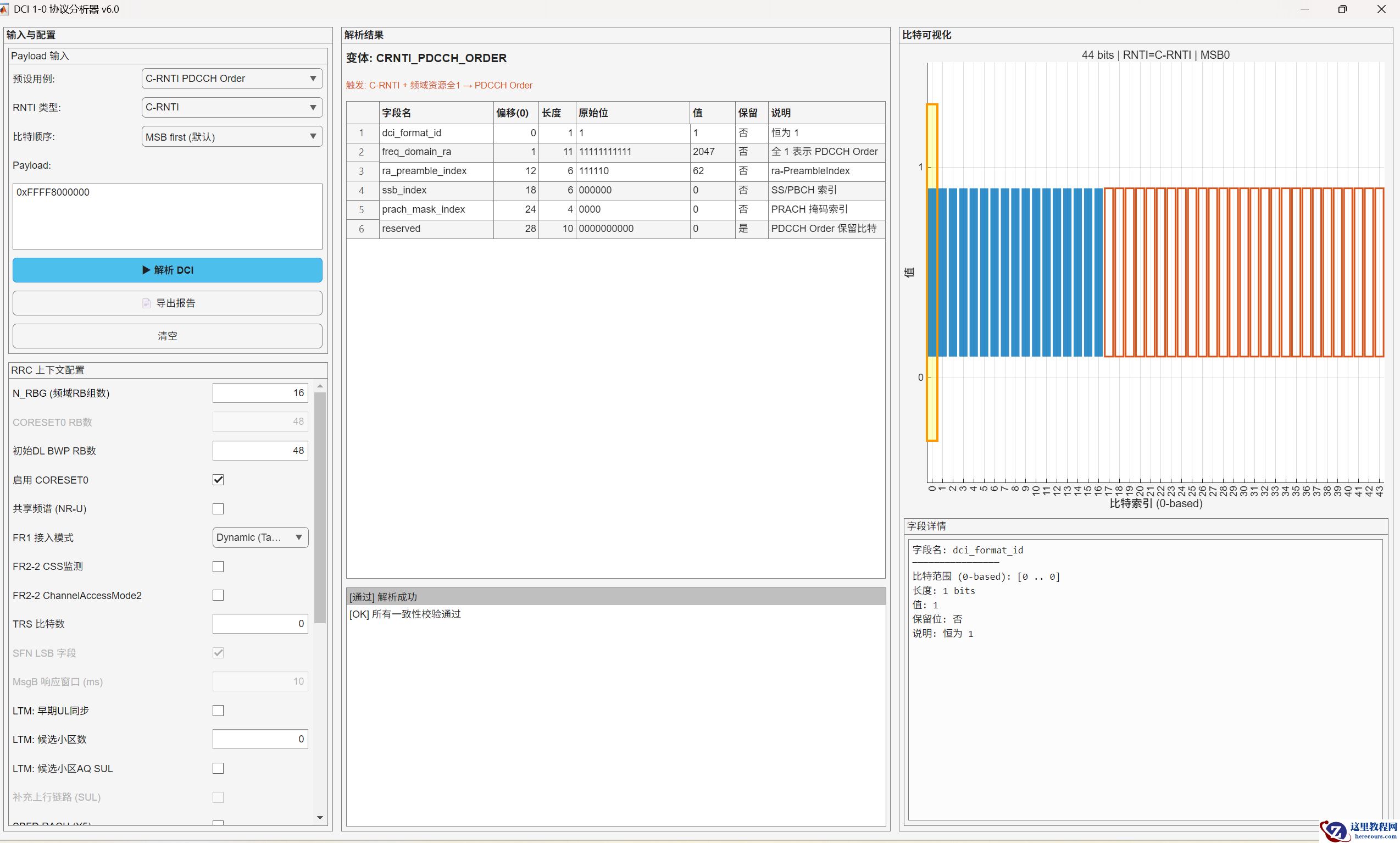

| ???? 变体难以区分 | ✅ 智能识别：自动判定 C-RNTI 下是常规调度还是 PDCCH Order (随机接入触发) |
| ???? 配置繁琐 | ✅ 场景化预设：内置 FR1/FR2、Shared Spectrum 等典型配置模板，一键加载 |
???? 核心价值
???? 科研教学价值标准可视化：将枯燥的 TS 38.212 文本转化为直观的 GUI 交互，适合快速掌握 DCI 结构。 全场景覆盖：支持 SI/P/RA/TC/C/MsgB 六大 RNTI 场景，完整呈现协议差异。 算法验证：作为 Golden Reference，验证接收机 DCI 解码算法的正确性。 |
???? 工程应用价值故障快速定位：通过一致性校验 (Sanity Check) 快速发现 Payload 长度、Padding 等异常。 测试提效：支持 Hex/Binary 多格式输入，内置 LSB/MSB 转换，适配不同厂家日志格式。 报告归档：一键生成 Markdown 格式的详细分析报告，便于问题追踪与分享。 |
⚡ 技术亮点
???? DCI 1-0 深度解析架构
| 特性 | 说明 | 关键实现 || :--- | :--- | :--- || 智能变体检测 | 自动区分 PDSCH 调度与特殊指令 |
dci1_0_parse中的逻辑分支判定 (Format ID + Reserved Bits) || PDCCH Order | 完美支持随机接入触发指令解析 | 动态显隐 Tag2Id, PRACH Mask 等专用字段 || 交互式位图 | 比特与字段的双向索引 |
patch对象回调 +
uitable联动高亮 (ButtonDownFcn) || 端序兼容 | 支持不同厂商的比特流格式 | 内置 LMS/MSB 动态切换引擎 (
BitCursor优化) |
???? 实测解析能力
基于标准测试用例实测结果
| 场景 | RNTI | Payload 长度 | 关键字段解析 | 结论 || :---: | :---: | :---: | :---: | :---: || SIB1 调度 | SI-RNTI | ~43 bits | RIV, MCS, SystemInfoIndicator | ✅ 精准广播解析 || 随机接入 | C-RNTI | ~45 bits | Preamble Index, SS/PBCH Index | ✅ PDCCH Order 识别 || 寻呼/短消息 | P-RNTI | ~40 bits | Short Message, Paging Indicator | ✅ 多路复用支持 |
????️ 运行环境
MATLAB 版本: R2023a 或更高 (推荐 R2024b) 依赖工具箱: 基础 MATLAB (无需 5G Toolbox 即可运行核心解析)???? 核心功能模块
DCI 1-0/ ├── src/ │ ├── DCI10AnalyzerApp.m # ???? 交互式 GUI 核心引擎 (View/Controller) │ ├── dci1_0_parse.m # ???? 协议解析算法内核 (Model) │ ├── dci1_0_field_specs.m # ???? 3GPP 字段定义库 (TS 38.212) │ └── BitCursor.m # ???? 通用流式比特读取器 ├── docs/ │ └── GUI_使用手册.md # ???? 本文档 └── tests/ # ✅ 自动化测试套件
???? 文档体系
本平台提供 "界面+算法" 双重指引：
???? 使用手册.md" target="</em>blank">用户手册
界面操作指引、配置参数说明、结果解读指南。
???? 0.md" target="</em>blank">标准映射
3GPP 协议原文对照，字段长度计算公式，RIV 编码原理。
???? 核心代码展示
???? 智能字段提取 (
src/dci1_0_extract_fields.m
)
% 动态解析逻辑：根据 RNTI 与配置动态计算字段结构 function dciInfo = dci1_0_extract_fields(dciInfo, specs, cursor) for i = 1:length(specs) item = specs(i); len = item.Length; % 核心：流式读取比特并自动映射 val = cursor.readUInt(len); % 存储元数据用于 GUI 高亮 fieldMeta.Offset = startPos; fieldMeta.Length = len; fieldMeta.RawBits = rawBits; fieldMeta.Value = val; end end
???? 交互式高亮引擎 (
src/DCI10AnalyzerApp.m
)
% 反向交互：点击比特块高亮字段表 function bitPatchClicked(app, src, event, bitIdx) % 查找包含该比特的字段 row = findRowByBitIndex(app.FieldTable.Data, bitIdx); if row > 0 % 高亮表格行 app.highlightFieldTableRow(row); % 更新详情面板 updateDetailPanel(app, row); end end
???? 极速上手
>> cd('src');
>> app = DCI10AnalyzerApp;
解析三部曲：
-
配置：选择
C-RNTI，设置
N_RB_DL(e.g. 273)。 输入：粘贴 Hex 字符串
0x8ABCD...。 运行：点击
▶ 解析 DCI，即刻获取专业报告。
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
