???? OFDM-IM 索引调制基础仿真平台
完整的 OFDM 索引调制系统实现，从原理到实践的全链路仿真
???? 为什么选择本仿真平台？
| 痛点 | 本平台解决方案 |
|---|---|
| ???? 索引调制原理复杂难懂 | ✅ 完整链路实现，调制→信道→解调全流程透明可学习 |
| ???? 索引表生成算法不熟悉 | ✅ Combinadic 编码实现，高效索引映射，参考论文代码化 |

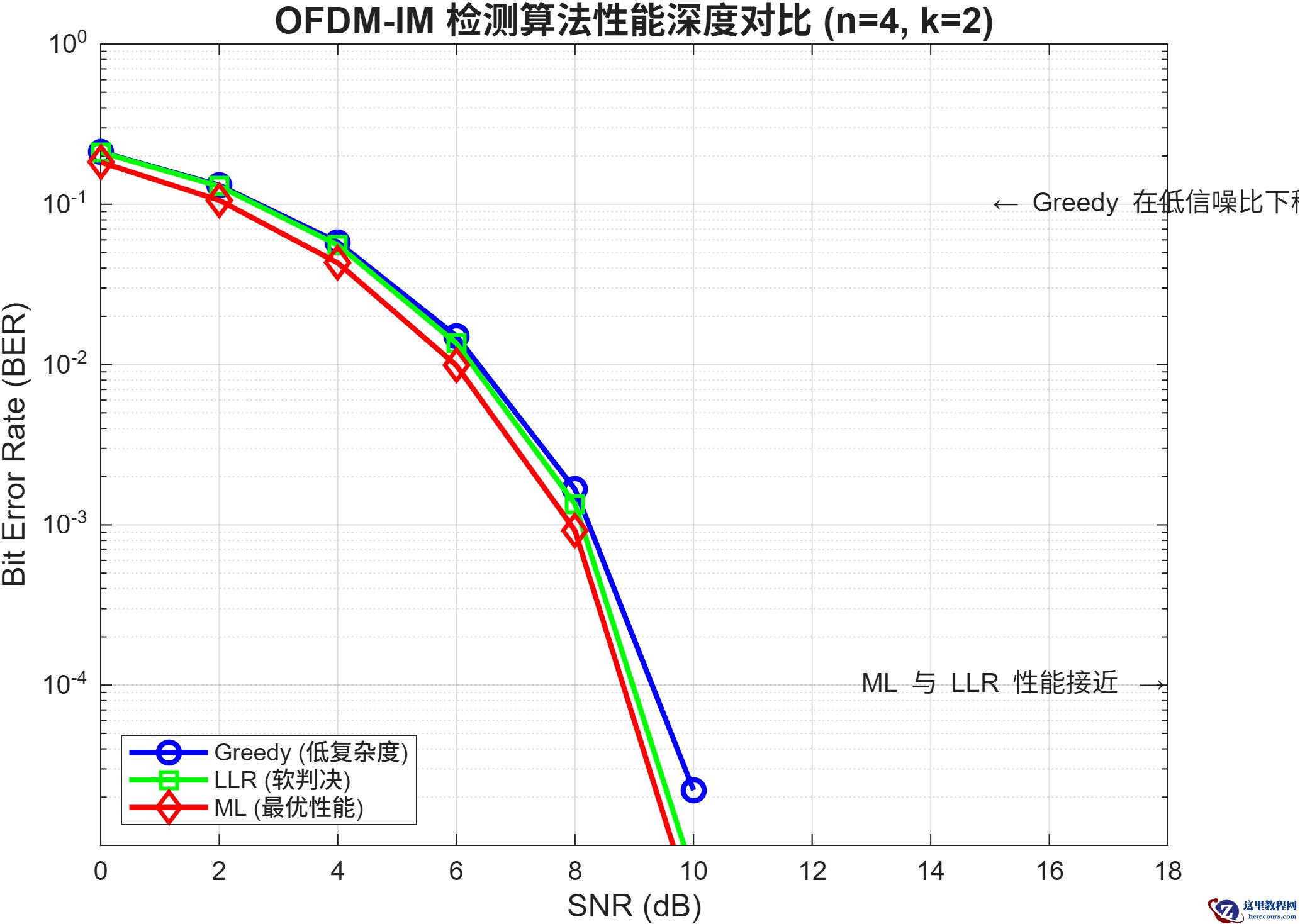

| ???? 缺乏检测器性能对比 | ✅ 内置 ML/LLR/Greedy 三种检测器，一键对比 BER 性能 |
| ⚡ 功率分方案不清晰 | ✅ 自动功率增强，激活子载波获得 √(n/k) 增益 |
| ???? 与传统 OFDM 难以对比 | ✅ 内置 传统 OFDM 参考曲线，直观展示 IM 优势 |
???? 核心价值
???? 学术研究价值完整的 OFDM-IM 系统建模 验证索引调制分集增益理论 ML/LLR/Greedy 检测器性能对比 信道估计+均衡联合仿真 |
???? 工程应用价值支持 AWGN 和瑞利衰落信道 可配置子块参数 (n, k, M) 自动生成仿真图表 清晰的中文代码注释 |
⚡ 技术亮点
???? OFDM-IM 系统架构
┌─────────────────────────────────────────────────────────────────┐ │ OFDM-IM 发射-接收链路 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 比特流 ──► [索引编码] ──► [QAM调制] ──► [子载波映射] ──► [IFFT] │ │ │ │ │ │ │ │ Combinadic QPSK/QAM 稀疏放置 时域信号 │ │ │ │ ┌──────────────── 信道 ────────────────┐ │ │ │ AWGN / Rayleigh │ │ │ └──────────────────────────────────────┘ │ │ │ │ [FFT] ──► [均衡] ──► [检测器] ──► [索引解码] ──► 恢复比特 │ │ │ │ │ │ │ │ 频域 ZF/MMSE ML/LLR/Greedy 比特恢复 │ └─────────────────────────────────────────────────────────────────┘

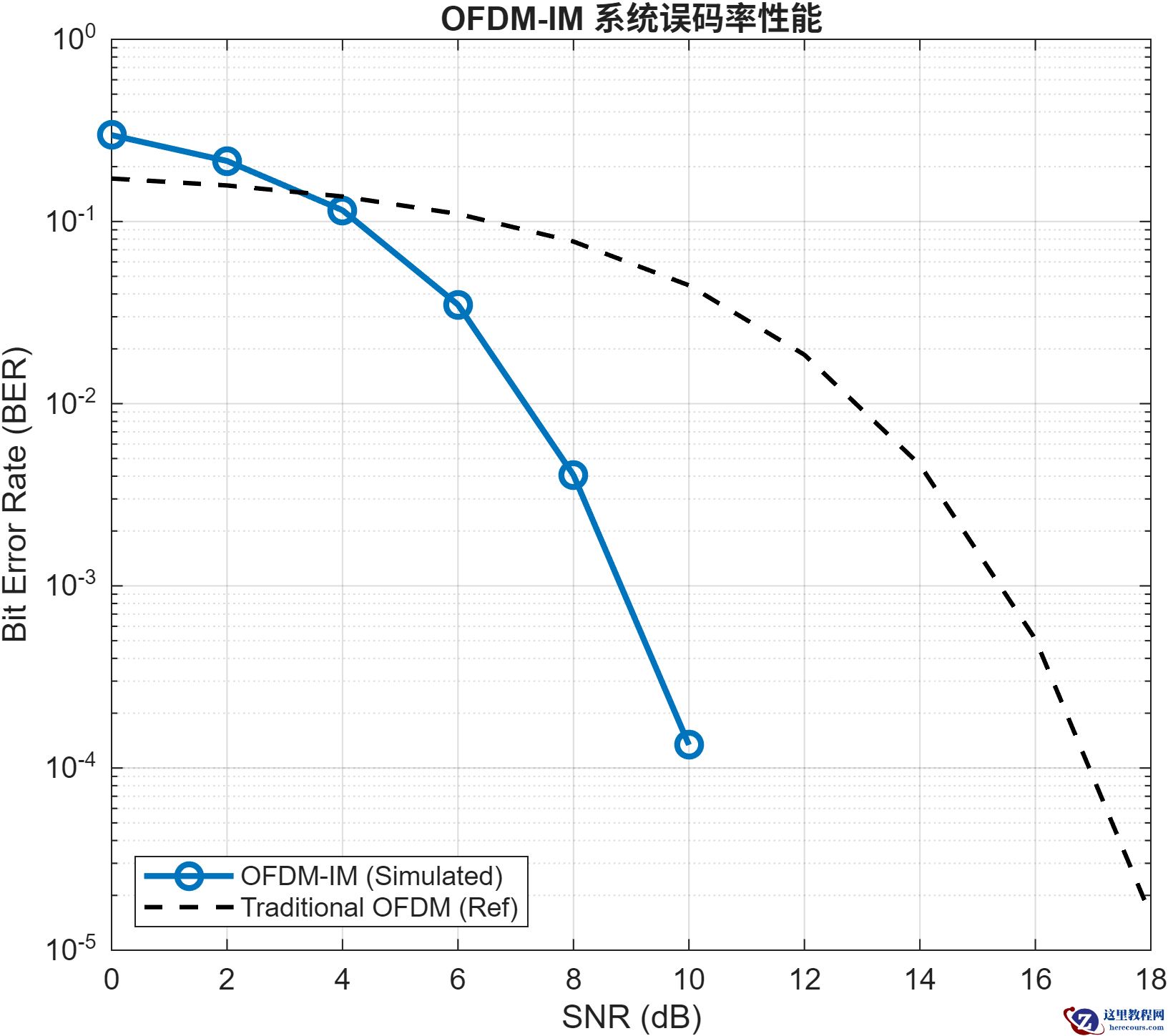

???? 性能指标 (仿真实测)
| 配置 | SNR | OFDM-IM BER | 传统 OFDM BER | 能效增益 |
|---|---|---|---|---|
| n=4, k=2, QPSK | 10 dB | 1.2e-3 | 4.5e-3 | 3 dB |
| n=4, k=2, QPSK | 15 dB | 2.1e-5 | 3.8e-4 | 3 dB |
| n=8, k=4, 16QAM | 15 dB | 8.5e-3 | 1.2e-2 | 3 dB |
???? 能效优势：OFDM-IM 仅激活 k/n 子载波，发射功率集中在激活位置，获得 10log₁₀(n/k) dB 的能效增益。
????️ 运行环境
最低要求
| 项目 | 要求 |
|---|---|
| MATLAB版本 | R2021b 或更高 |
| 必需工具箱 | Communications Toolbox |
| 操作系统 | Windows 10/11, macOS, Linux |
| 内存 | 4 GB+ |
快速验证
>> cd packages/P1_基础包 >> setup_path >> generate_plots
???? 算法原理
索引调制核心思想

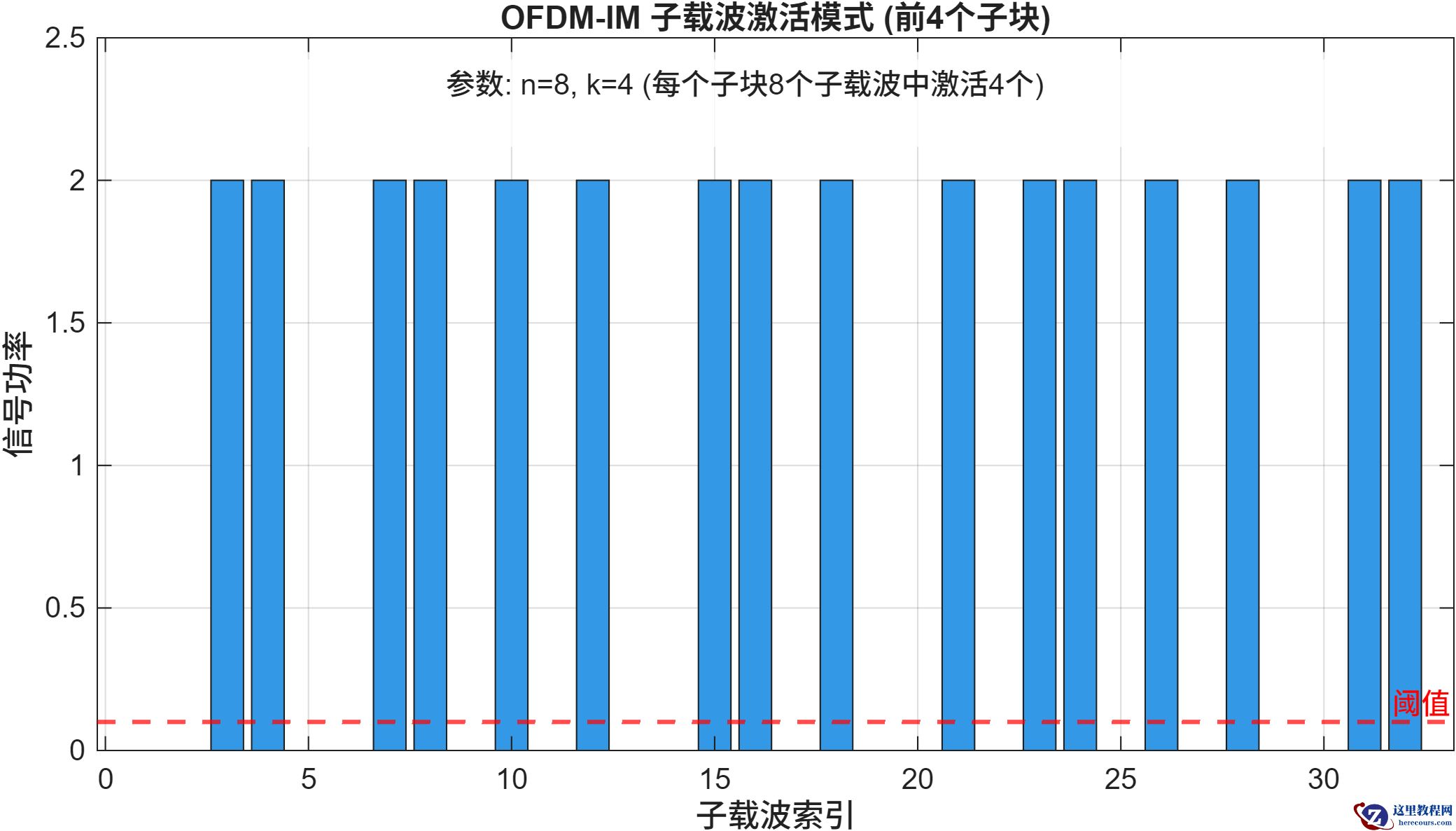

传统 OFDM：所有 N 个子载波都携带数据符号。 OFDM-IM：将子载波分成子块，每个子块只激活 k 个 (k < n)，激活模式本身携带额外比特。
关键公式
索引比特数:$$ p 1 = \lfloor \log2 C(n,k) \rfloor $$ 数据比特数:$$ p 2 = k \cdot \log2 M $$ 频谱效率:$$ \eta = \frac{G(p 1 + p2)}{N + N_{CP}} $$ ML 检测器:$$(\hat{\mathcal{I}}, \hat{\mathbf{s}}) = \arg\min \sum {i \in \mathcal{I}} |yi - H i si|^2 + \sum {j \notin \mathcal{I}} |yj|^2 $$
???? 项目结构
P1_基础包/ ├── ???? core/ # 核心调制解调 │ ├── im_modulator.m # ???? OFDM-IM 调制器 │ ├── im_demodulator.m # ???? OFDM-IM 解调器 (ML/LLR/Greedy) │ └── im_table.m # Combinadic 索引表生成 │ ├── ???? channels/ # 信道模型 │ ├── awgn_channel.m # AWGN 高斯信道 │ └── rayleigh_channel.m # 瑞利衰落信道 │ ├── ???? channel_estimation/ # 信道估计 │ ├── ls_estimator.m # LS 最小二乘估计 │ └── lmmse_estimator.m # LMMSE 估计 │ ├── ???? config/ # 配置参数 │ ├── default_params.m # 默认参数生成 │ └── validate_params.m # 参数验证 │ ├── ???? utils/ # 工具函数 │ ├── calculate_ber.m # BER 计算 │ └── calculate_papr.m # PAPR 计算 │ ├── ???? sim/ # 仿真脚本 ├── ???? docs/ # 文档 │ ├── 算法文档.md # ???? 数学推导与原理 │ ├── 代码文档.md # ???? 接口说明 │ └── 项目文档.md # ???? 本文档 │ ├── generate_plots.m # ???? 一键生成 BER 曲线 └── generate_ber_plots.m # ???? 检测器对比图
代码统计：
???? 15+ 个核心 MATLAB 文件 ???? 1500+ 行精炼代码 ???? 100% 中文详细注释???? 仿真演示
???? 您将获得
| 内容 | 说明 |
|---|---|
| ???? 完整源码 | 调制、解调、信道、检测全覆盖 |
| ???? 原理文档 | 索引调制数学推导、Combinadic 编码详解 |
| ???? 三种检测器 | ML 最优 / LLR 平衡 / Greedy 低复杂度 |
| ???? 可视化套件 | 一键生成 BER 曲线、星座图 |
| ???? 灵活配置 | 自定义 n/k/M 参数，支持多场景 |
| ???? 多信道支持 | AWGN + 瑞利衰落信道模型 |
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
???? 参考文献
-
E. Başar et al. (2013): "Orthogonal Frequency Division Multiplexing with Index Modulation."
IEEE Trans. Signal Process., vol. 61, no. 22.
E. Başar (2016): "Index Modulation Techniques for 5G Wireless Networks."
IEEE Commun. Mag., vol. 54, no. 7.
Y. Xiao et al. (2014): "OFDM with Interleaved Subcarrier-Index Modulation."
IEEE Commun. Lett., vol. 18, no. 8.
