入侵报警系统中红外对射系统原理及使用教程

在入侵报警系统中，红外对射是常见的报警感应器之一。

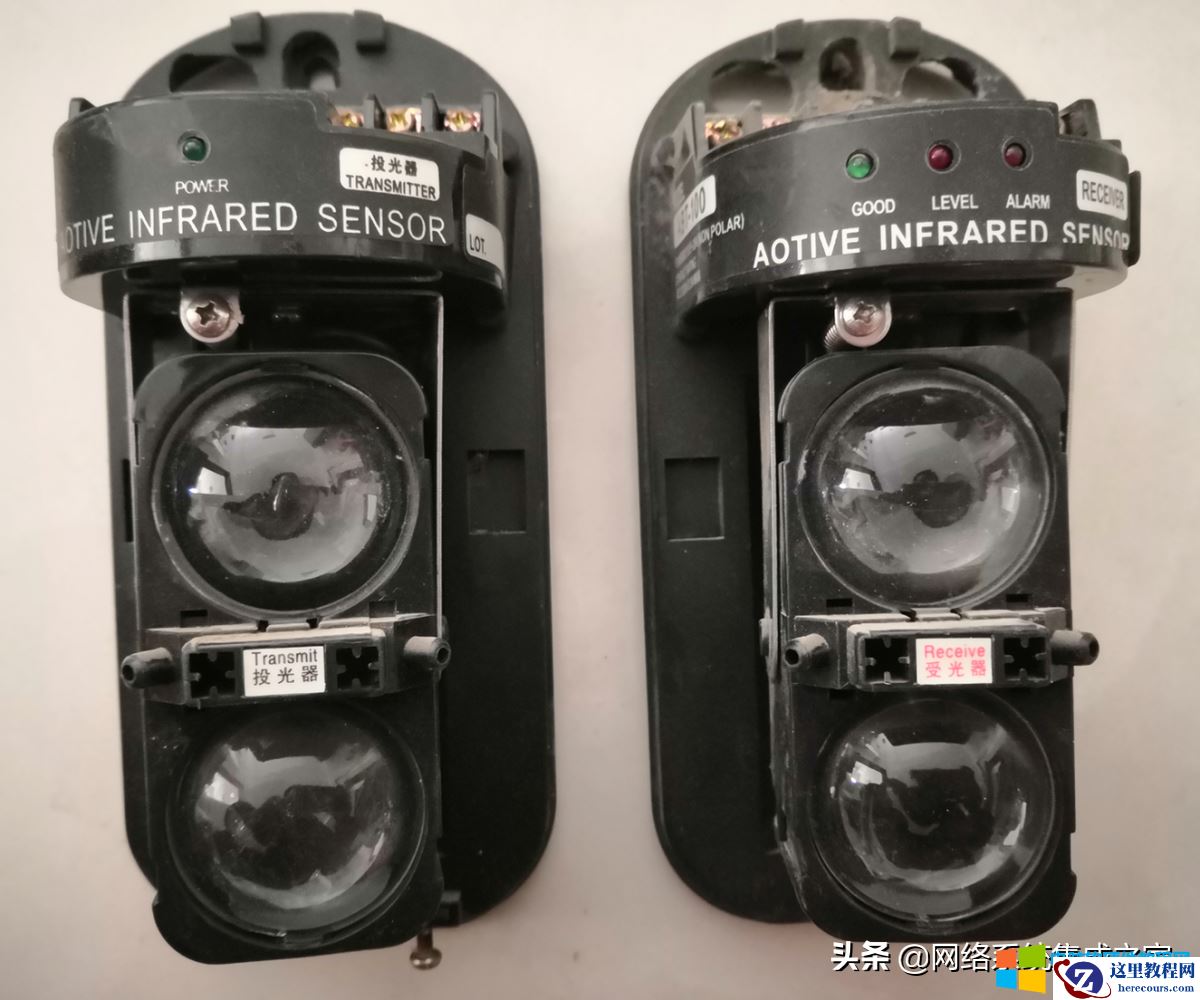

红外对射一般都是成对出现，一端是信号发射端，一端是信号接收端，发生报警的时候，接收端将报警信号输送到后端报警主机设备，再将警情输送到声光警号、报警平台上。

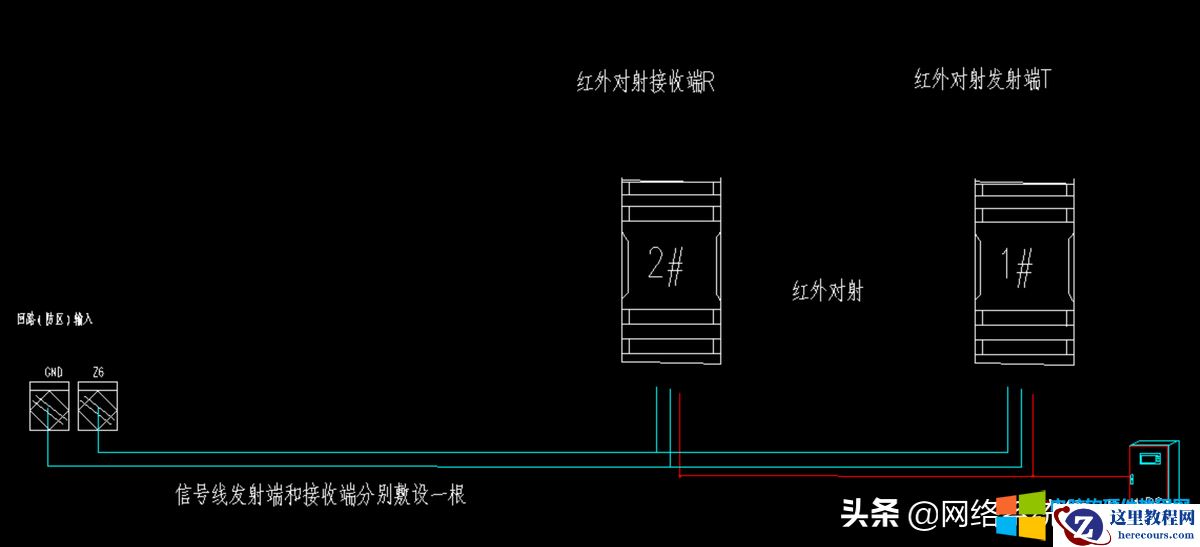

红外对射线缆敷设

红外对射发射端和接收端分别敷设1根电源线，接收端敷设1根信号线，若防拆报警信号需要接入报警主机，则发射端和接收端再分别敷设1根信号线。

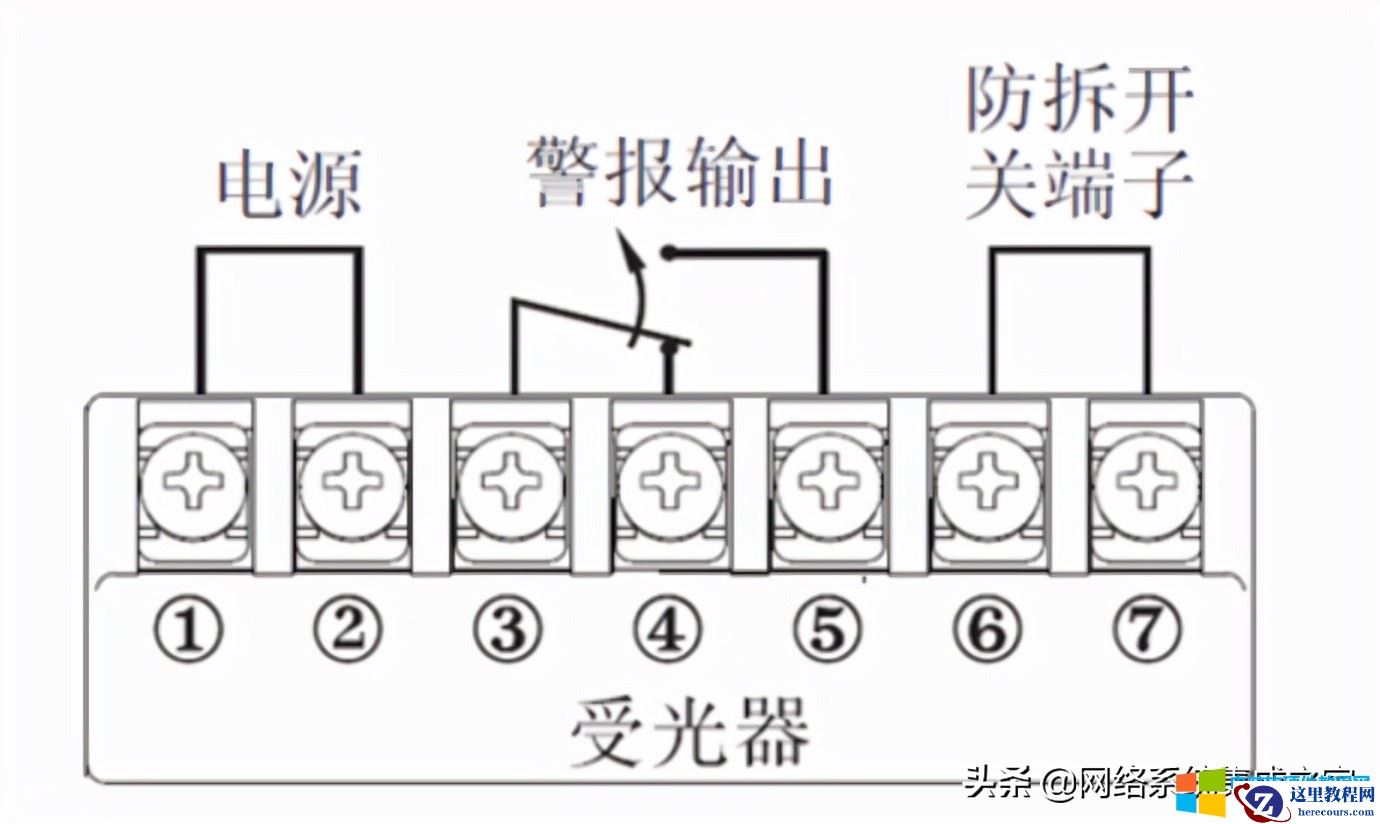

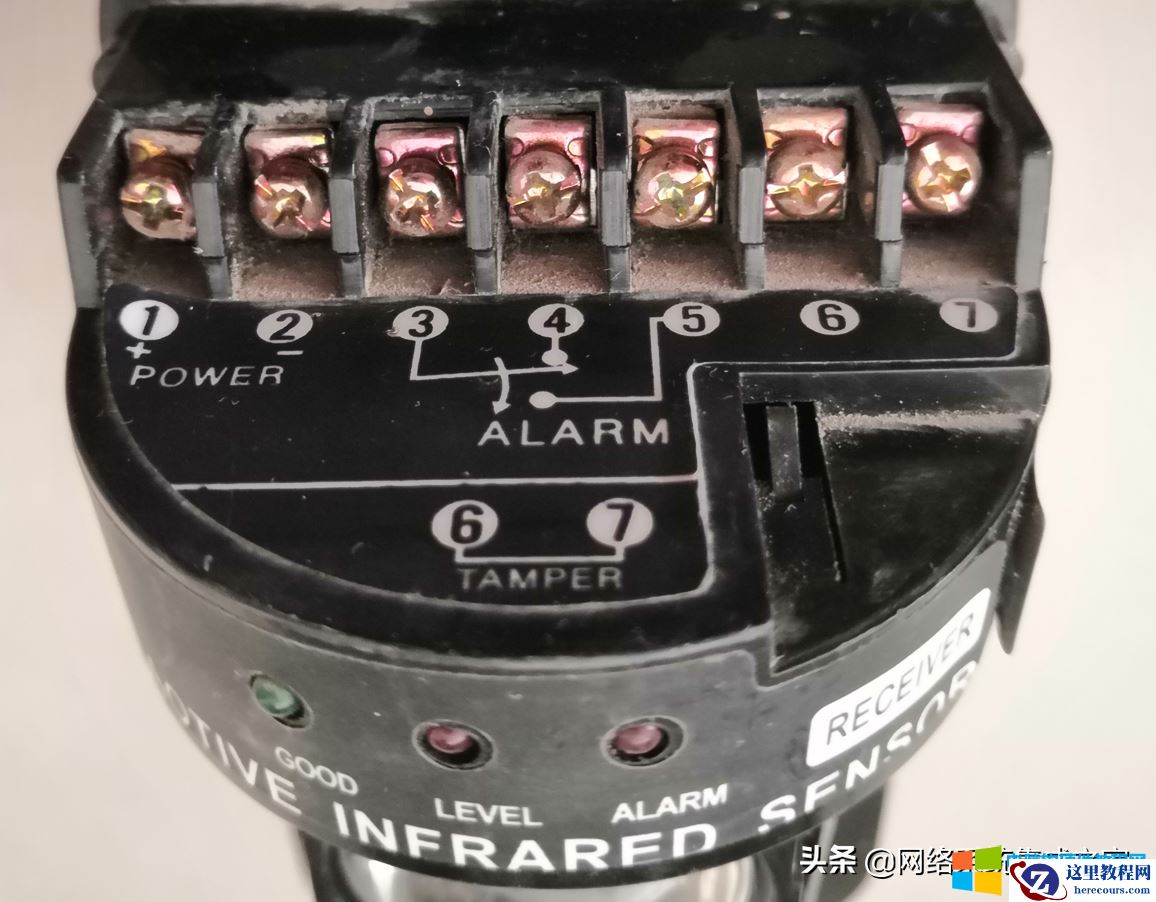

接收端接线端子

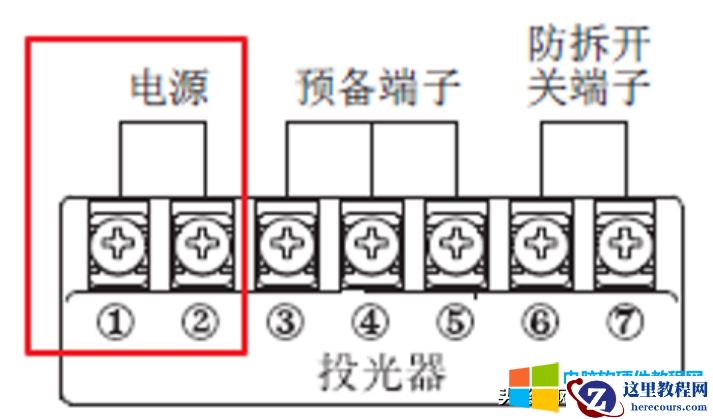

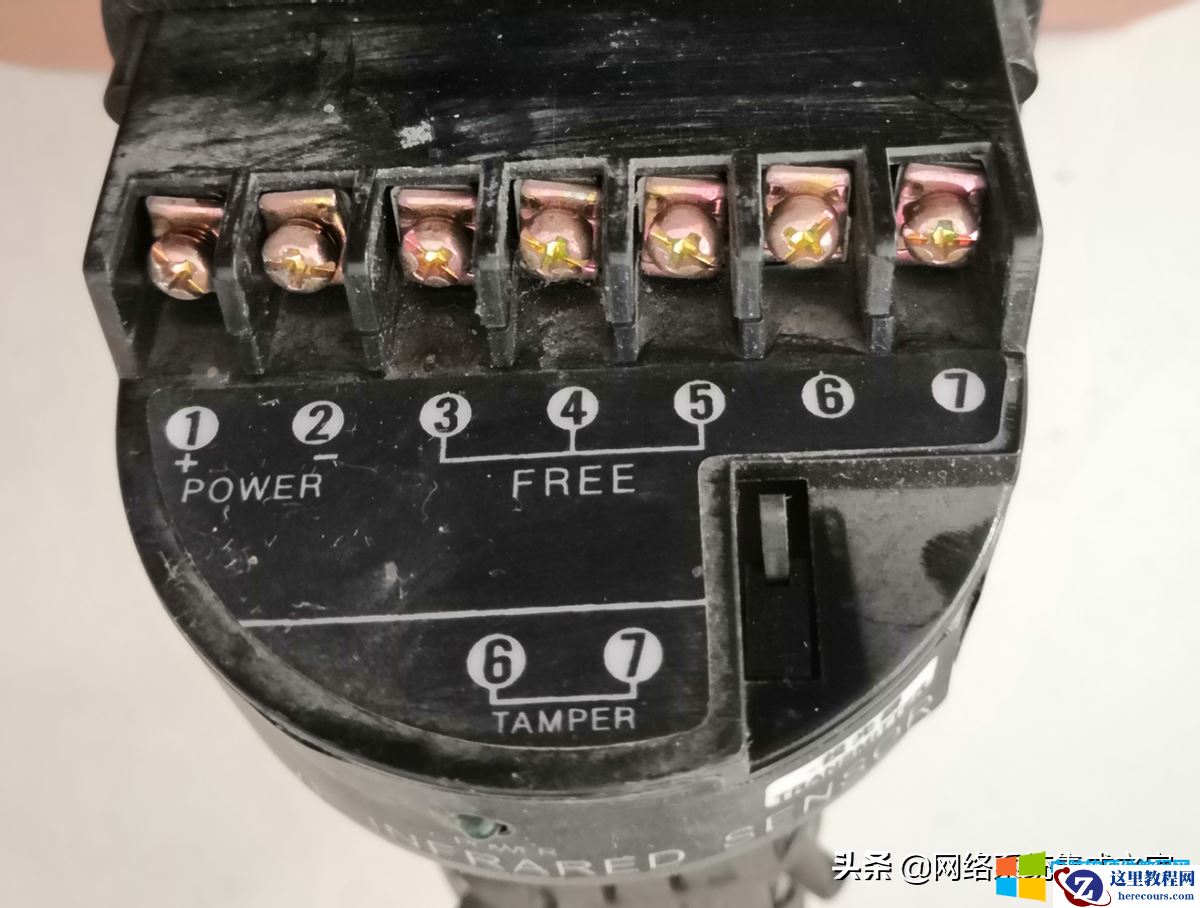

投光端接线端子
