先画一个三维模型
用设计视图的工具设计四个视图,注意主视图与模型图用UCS,左视图与俯视图用投影 得到(不是用视口工具)
用设计轮廓工具选中主视图的模型设计轮廓
用设计图形工具选中除模型外的三个视图
在图层中关闭VOPRTS图层,设置带有HID后辍的图层线形为虚线并调整线型比例
然后标注

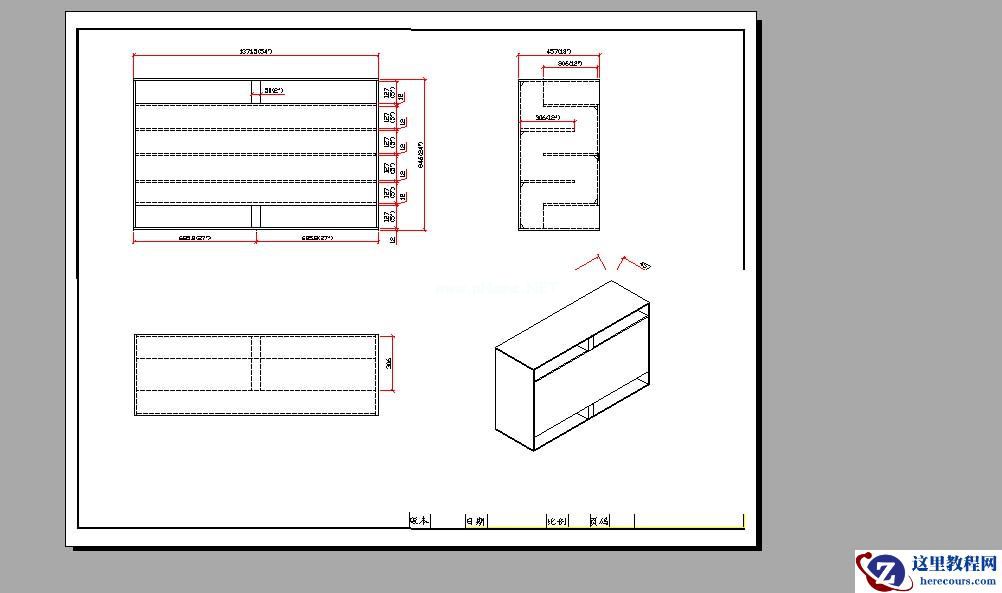

请看效果

CAD教程:三视图加一个模型的画法
