AutoCAD实例教程：逼真键盘帽的画法

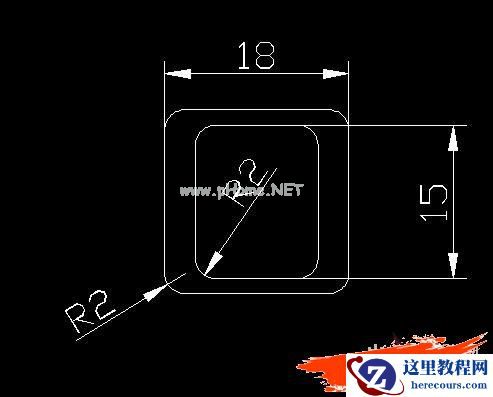

1：做如图的图形，尺寸只作参考

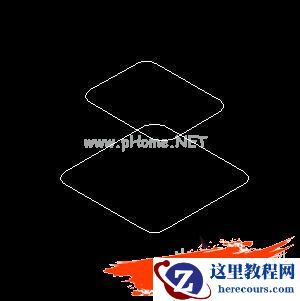

2：转到西南等轴测视图，将小的图形向上移动12（尺寸只作参考）

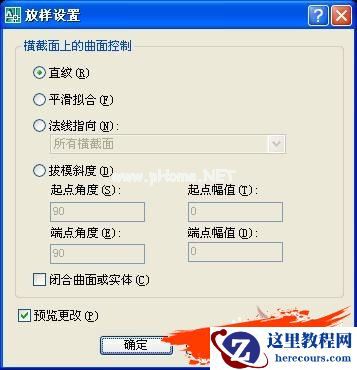

3：绘图-建模-放样，选择“仅横截面”，再选择直纹(07以下版本也可以用拉伸角度或者剖切的方式建立实体)

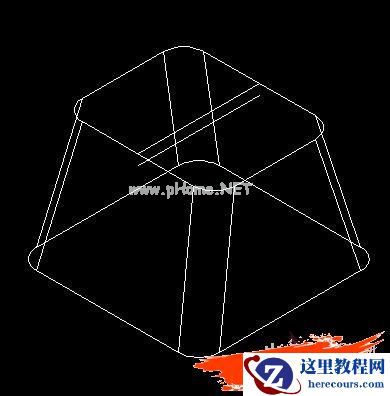

4：将UCS绕X轴旋转90°，做如图的线并向下偏移1

5：ARC作如图的圆弧（第二点选择下面一条线的中点），圆弧与上面的线建面域

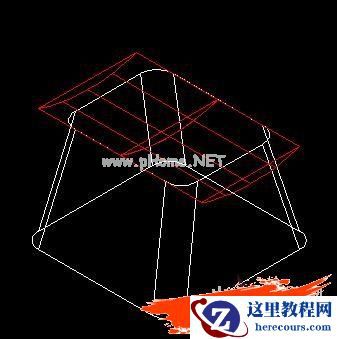

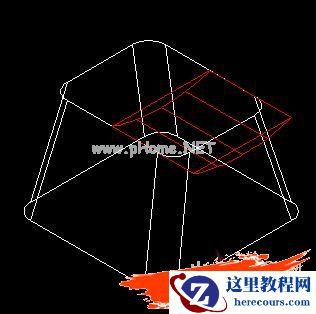

6：拉伸面域，拉伸高度10

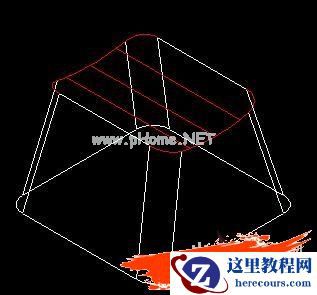

7：三维镜像另一半

8：布尔运算，用白实体减去红色实体
