AutoCAD一个三维造型实例篮球过程

AutoCAD一个三维造型实例篮球过程

本文中我们用AutoCAD来练习三维造型，今天我做一个篮球。

　　最终效果如下：

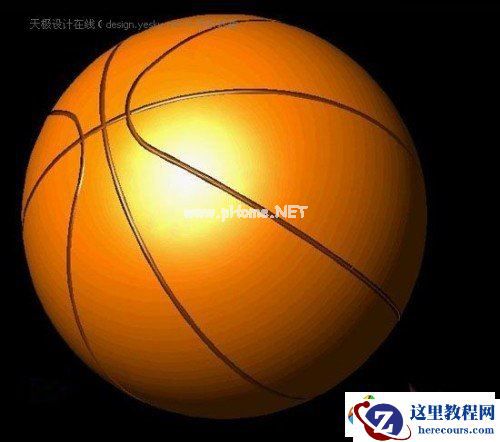

　　效果图

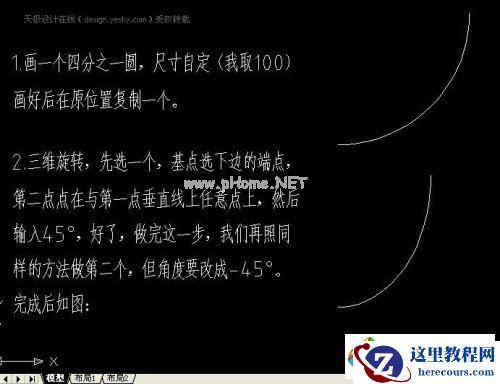

　　一、先在AutoCAD中画一个四分之一圆，尺寸自定(我取100)画好后在原位置复制一个。

　　二、三维旋转，先选一个，基点选下边的端点，第二点点在与第一点垂直线上任意点上，然后输入45度，好了，做完这一步，我们再照同样的方法做第二个，但是角度要改成-45度。完成后如图：

　　图1

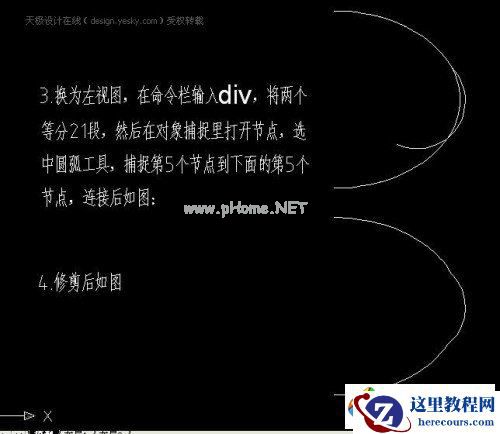

　　三、换为左视图，在命令栏输入div，将两个等分21段，然后在对象捕捉里打开节点，选中圆弧工具，捕捉第5个节点到下面的第5个节点，连接后如图：

　　四、修剪后如图

　　图2

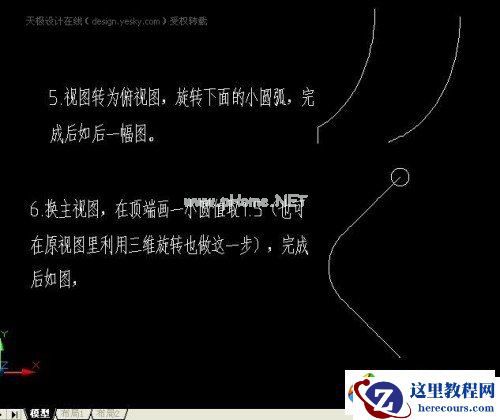

　　五、视图转为俯视图，旋转下面的小圆弧，完成后如后一幅图。

　　六、换主视图，在顶端画一小圆值取1.5(也可在原视图里利用三维旋转做这一步)，完成后如图

　　图3

　　七、输入EXT，选择小圆沿路径拉伸，再拉伸面，最后得到如图
