CAD绘椭圆和椭圆弧实例教程

1.命令格式

命令行：Ellipse (EL)

菜  单：[绘图]→[椭圆(E)]

工具栏：[绘图]→[椭圆]

椭圆对象包括圆心、长轴和短轴。椭圆是一种特殊的圆，它的中心到圆周上的距离是变化的，而部分椭圆就是椭圆弧。

2.操作步骤

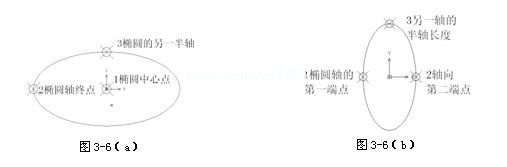

图3-6（a）是以椭圆中心点为椭圆圆心，分别指定椭圆的长、短轴；图3-6（b）是以椭圆轴的两个端点和另一轴半长来绘制椭圆：

以图3-6（b）为例，绘制椭圆，按如下步骤操作：

命令:Ellipse
