用flatshot命令在CAD中把立体图变成三视图

CAD中把立体图变成三视图，有时候是很重要的，现图文介绍方法，如下：

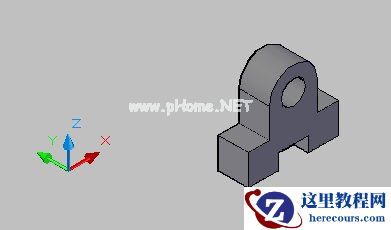

    1、在“西南等轴测”环境下绘制或导入立体图：

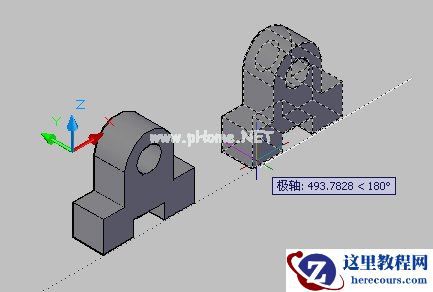

    2、向左复制一个图形，注意方向：

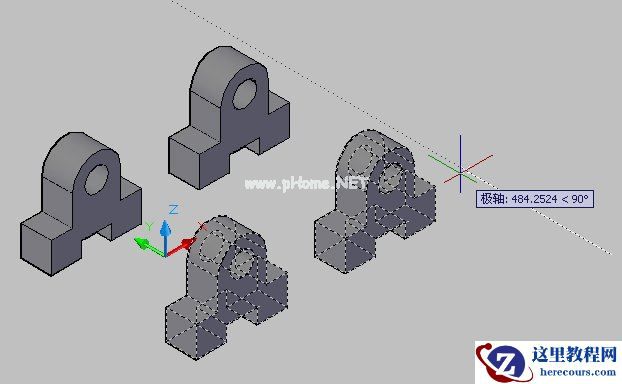

    3、向后复制二个图形，注意方向，共得到四个图像：

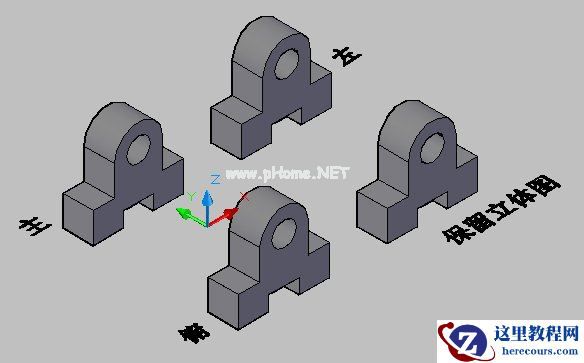

    4、如下图标示，分别拟作为主、俯、左视图和保留的立体图：


    5、注意：重点、要点到了！

    所谓三视图是平面图，没有Z轴，只有X、Y轴，在这里，我们无法去除Z轴，但把Z轴指向我们自己，则看到的是全面的X、Y平面，即三视图的平面。

    6、我们需要的俯视图方向已经指向Z轴，不必再做处理，而主视图方向要旋转至与Z轴垂直，即在X、Y平面内，而左视图的方向也要旋转至与Z轴垂直。

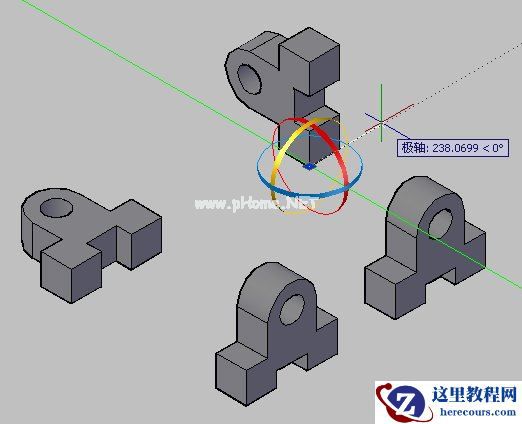

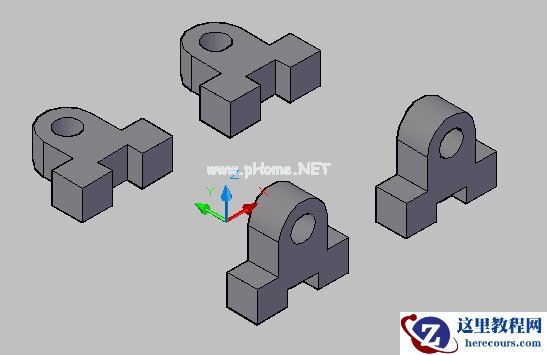

    此图要进行三维旋转，旋转二次，第一次旋转主、左视图，获得正确的主视图，第二次再旋转左视图，获得正确的左视图，见下二图：

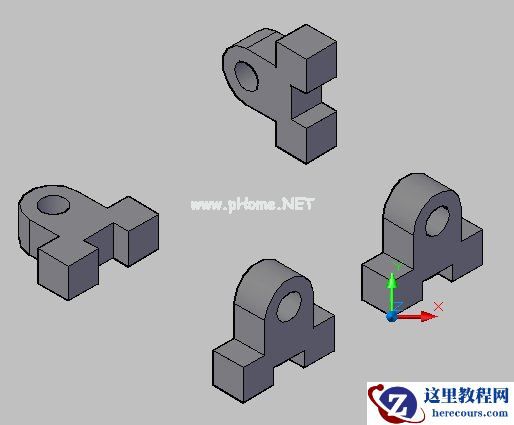

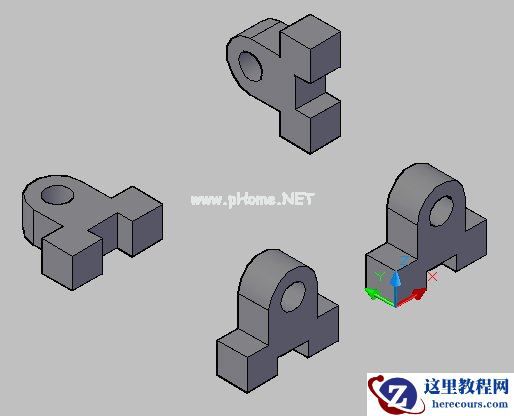

    7、将坐标移动到保留的立体图上（工具/新建UCS/原点）：


    8、把坐标改为Z轴朝向绘图者（工具/新建UCS/视图）：


    9、将保留的立体图“剪切”，剩下主俯左视图：



    10、将“视图”改为“俯视”，“视觉样式”改为“二维线框”：



    11、输入flatshot命令，弹出“平面摄影”对话框，“目标”默认，“前景线”默认，“暗显直线”勾上“显示”并改为虚线：



    12、创建真正的三视图，比例因子1，角度0，删除原来的三个假三视图：

    13、调整三个视图的位置，最后得到三视图，中间会要你打散，轮廓线加粗成粗实线：



    14、粘贴原来剪切掉的立体图，得到立体图和三视图一道显示。
