1蜗轮三维参数化设计系统结构

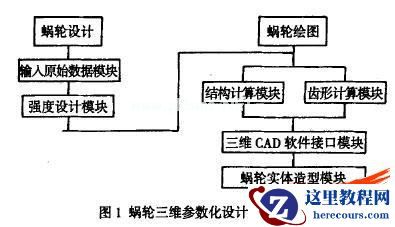

蜗轮三维参数化设计系统流程如图1所示。该流程图有两个分支,第一个分支为根据强度条件设计出蜗轮的尺寸,然后自动生成蜗轮三维实体,设计窗口参见图3,4。第二个分支根据输人的模数、齿数自接生成蜗轮三维实体,设计.窗口参见图2。


1.1 结构计算模块
根据界面模块的用户输人的参数,计算蜗轮的结构参数。
1.2齿形计算模块
该模块是整个系统的核心,可以完成蜗轮齿形计算。通过计算得到特定截面的齿廓参数,为齿形生成准备所需的数据。
