SolidWorks 图层设置简介

    SolidWorks图层可以把不同类型的尺寸标注、注解、BOM表等分在不同的层中，但是暂不能把不同类型的线型分在不同的层中。
设置过程如下：
1：建立新的图层

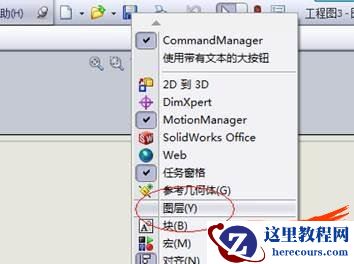

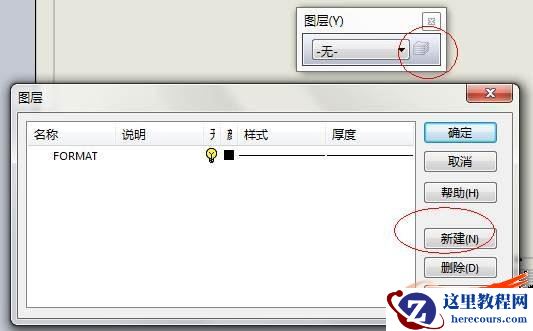

    打开图层的工具栏：

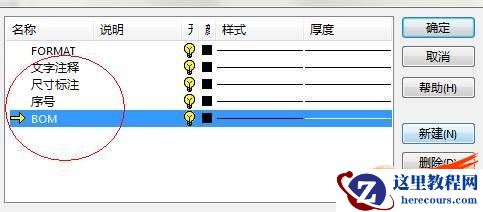

    新建图层：文字注释、尺寸、序号、BOM表等4个图层：

2：将尺寸标注、注解等分配到不同的图层

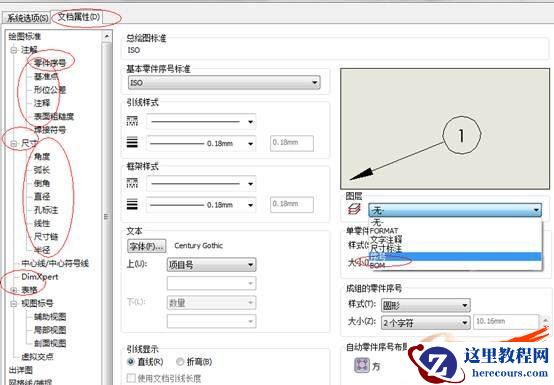

    打开SW的选项：

    按照下图示意，将所有选项调整到规定的图层：

3：在工程图设置标准
    在图层中，将默认图层改为：依照标准。

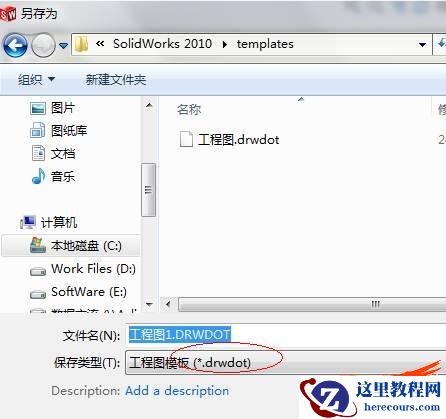

4：保存模板

    通过选项，文件位置，配置保存模板的位置，下次新建工程图时，就可以自动分层了。
