SolidWorks排球画法 排球三维建模基础教程

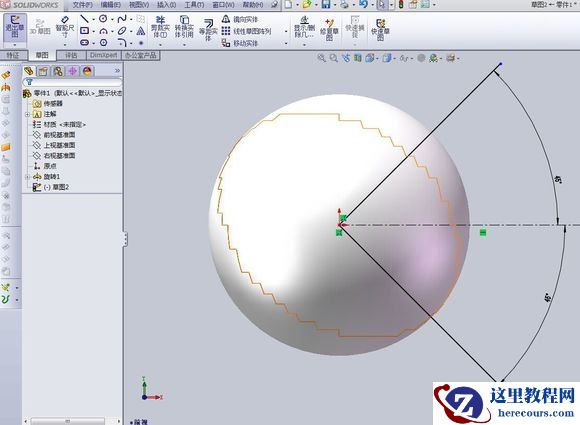

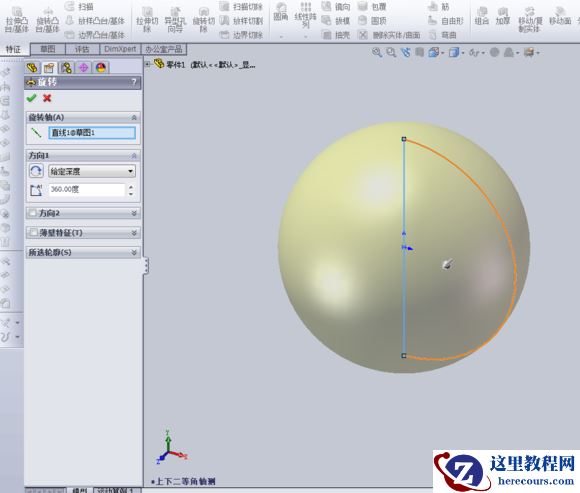

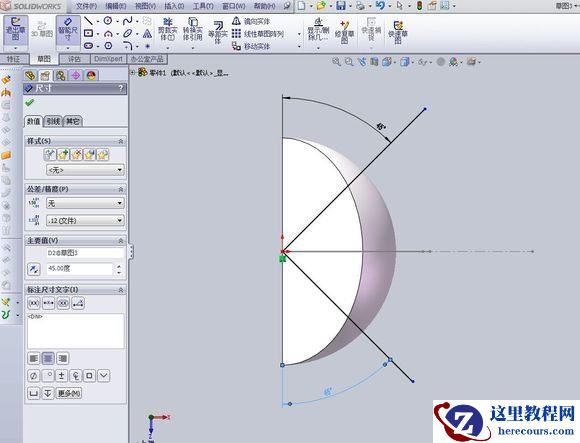

第一步：随便画个球体，在前视基准面绘制以下图形（注意：中心线要水平，两个45度角要分开标注

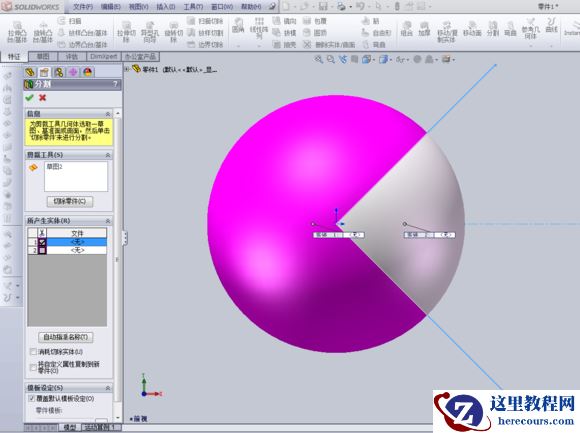

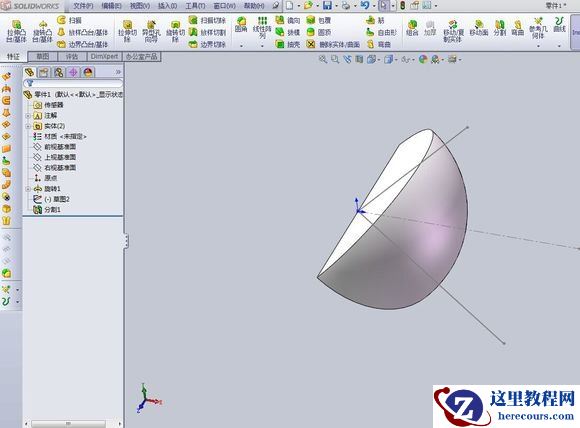

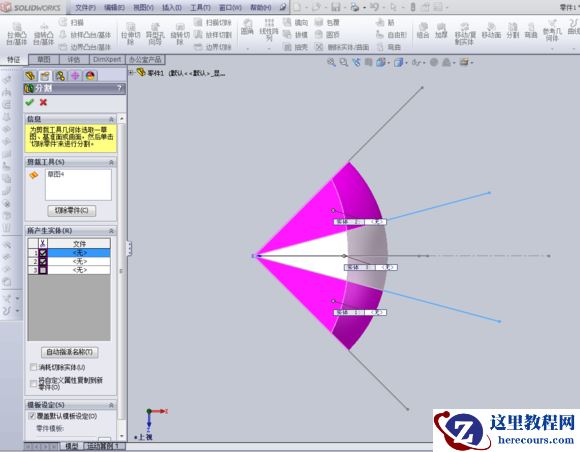

第二步：利用分割命令沿草图把球体分割，把左边隐藏起来。

第三步：在上视基准面绘制和前视一样的草图，分开标注45度角。

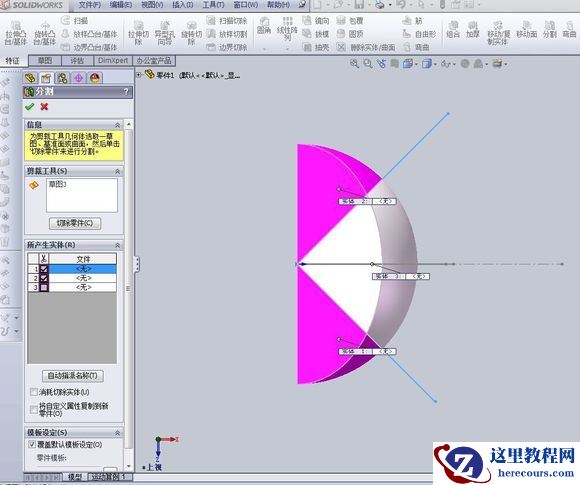

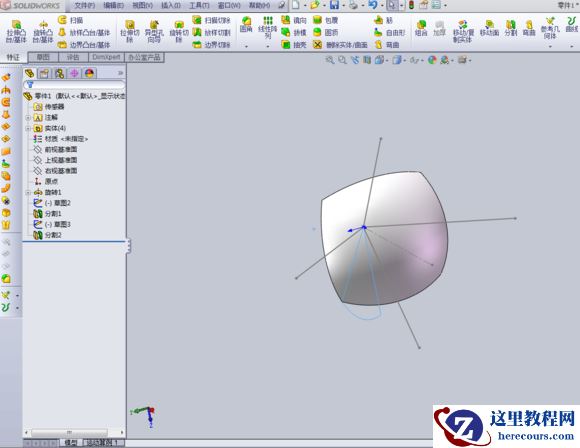

第四步：再次以分割命令把实体分割成三份，把上下两部分隐藏。

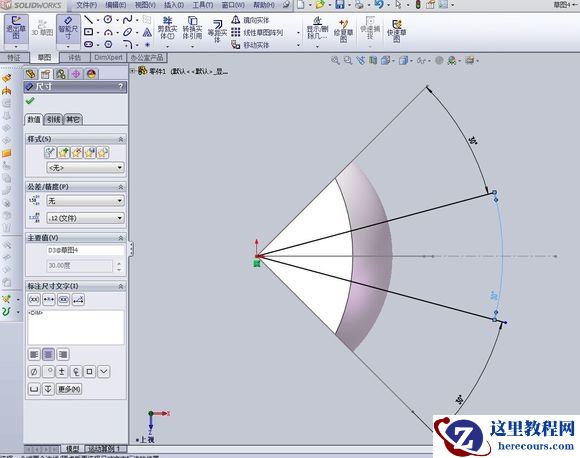

第五步：在上视基准面绘制两根夹角为30度的直线（注意分开标注）

第六步：再次以分割命令把实体分割成三份（这次不隐藏了）

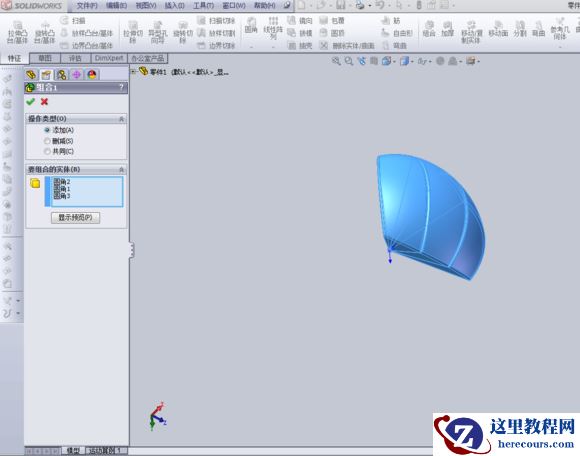

第七步：倒好圆角后把三个实体组合成一个实体。

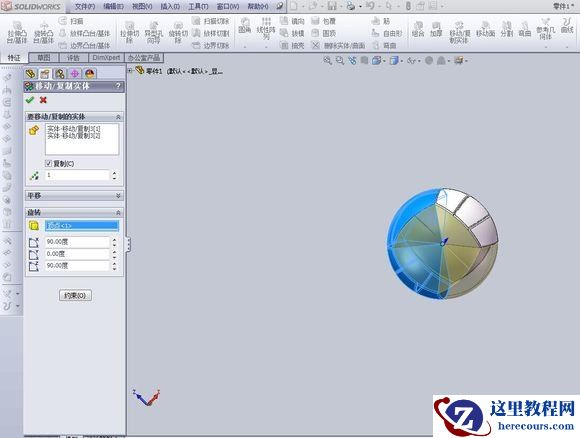

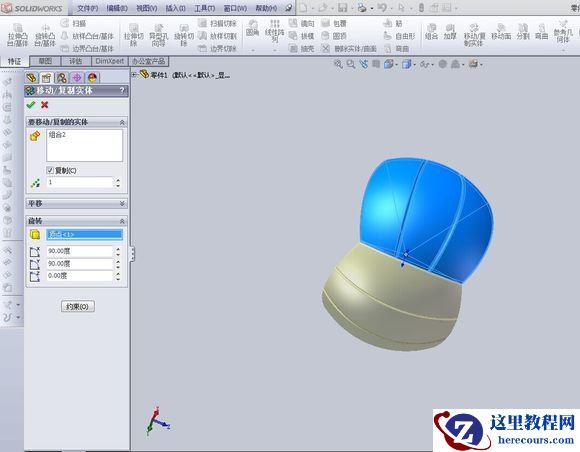

第八步：利用移动复制实体，旋转中心为原点，X轴90度，Y轴90度，勾选复制。（和足球差不多
）

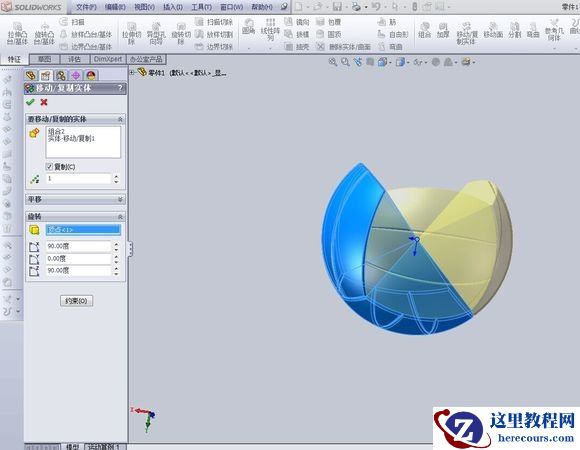

第九步：再次移动复制实体，要复制的实体选刚才的两个，沿X轴90度，Z轴90度，记得勾选复制。#p#分页标题#e#

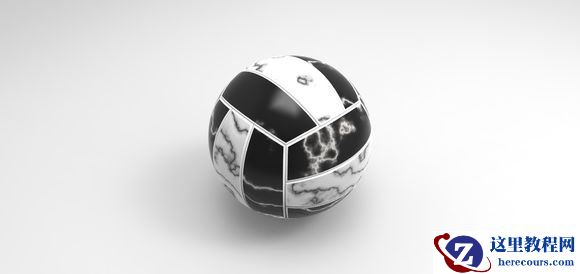

最后：再次移动复制实体，选择（刚刚复制出来的两个实体）沿X轴90度Z轴90度复制（中心点为原点）

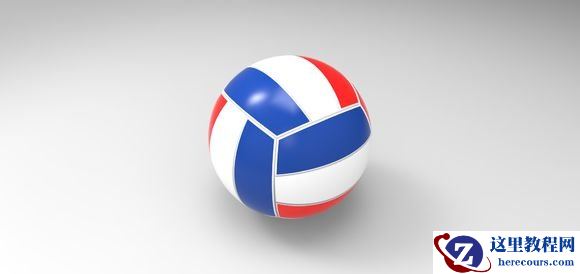

顺便提一句，我喜欢法国队的配色！
