坛上有朋友问“十字起子的十字头怎么画 ?”我来说一下画的过程吧,螺丝刀头分"一"字形和"十"字形

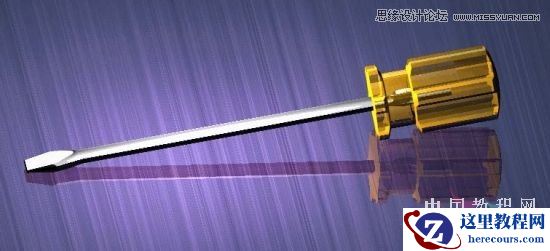

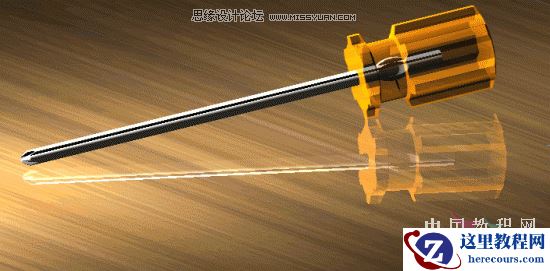

先看看效果图:

AutoCAD教程:一字形和十字形螺丝刀头的画法

AutoCAD教程:一字形和十字形螺丝刀头的画法

"一"字形的画法:

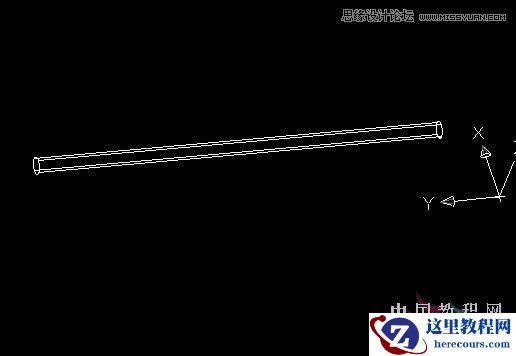

1、画一个直径6长200的圆柱体

AutoCAD教程:一字形和十字形螺丝刀头的画法

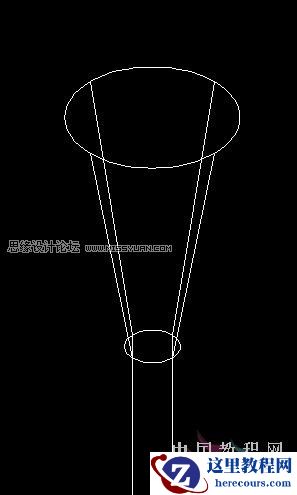

2、端面拉伸30、倾斜角度-12

AutoCAD教程:一字形和十字形螺丝刀头的画法

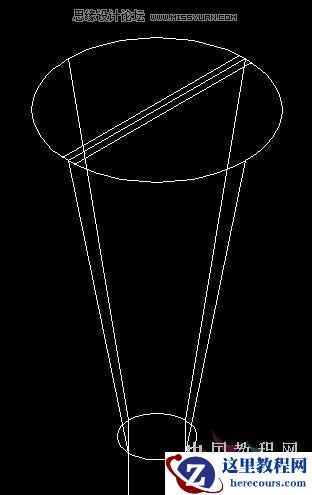

3、大圆面画中心线,向两边偏移0.5

AutoCAD教程:一字形和十字形螺丝刀头的画法

4、三点剖切

AutoCAD教程:一字形和十字形螺丝刀头的画法

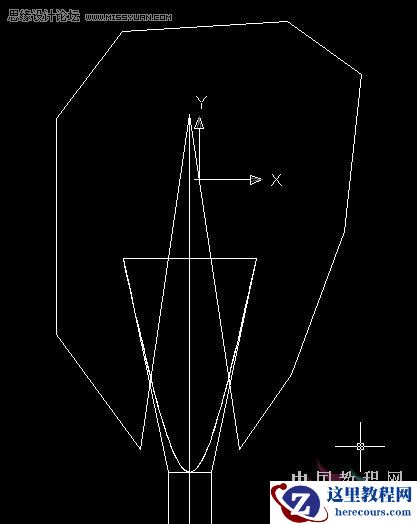

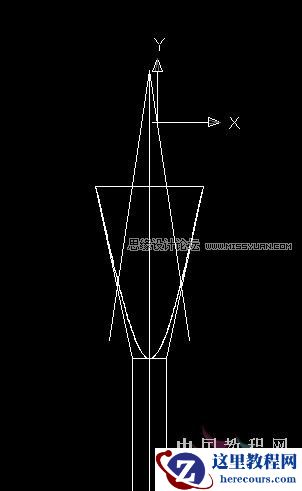

5、画出需要的线

AutoCAD教程:一字形和十字形螺丝刀头的画法

6、连成一个闭合环——面域——拉伸成体

AutoCAD教程:一字形和十字形螺丝刀头的画法

7、差集

AutoCAD教程:一字形和十字形螺丝刀头的画法

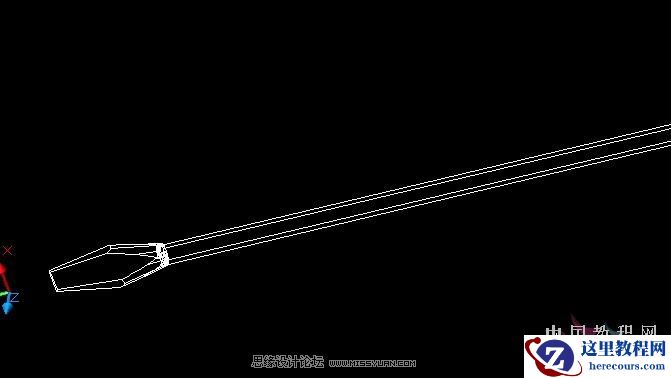

 8、最后倒一下圆角就完成了

AutoCAD教程:一字形和十字形螺丝刀头的画法

AutoCAD教程:一字形和十字形螺丝刀头的画法
