???? 5G NR Low-PAPR 序列仿真与交互平台
3GPP TS 38.211 标准全兼容 · 科研级可视化 · 洁净室实现 Zadoff-Chu (Type 1) + Gold/π/2-BPSK (Type 2) + 交互式探索实验台
???? 为什么需要 Low-PAPR 序列？
在 5G 上行链路 (UL) 和随机接入 (PRACH) 场景中，终端设备的 功率放大器 (PA) 效率仅仅取决于波形的 峰均功率比 (PAPR)。传统 OFDM 信号的高 PAPR 导致 PA 必须工作在非线性回退区，严重缩短电池寿命并限制覆盖范围。本平台完整复现了 5G NR 标准定义的两种 Low-PAPR 序列技术，提供了从数学原理到工程实现的完整解决方案。
| 痛点 (传统 QPSK/OFDM) | 本平台解决方案 (5G NR Low-PAPR) |
|---|---|
| ???? 高功耗：PAPR > 8dB，PA 效率低 | ✅ 恒定包络：Type 1 (ZC) 序列时域恒模，PAPR ≈ 0dB (理论) / 2-3dB (实测) |
| ???? 覆盖受限：边缘用户发射功率不足 | ✅ 覆盖增强：低 PAPR 允许更高的平均发射功率，显著提升小区边缘性能 |
| ???? 高互相关：多用户干扰严重 | ✅ 零相关窗：ZC 序列具备理想的周期自相关和低互相关特性，支持大量用户复用 |
| ???? 实现依赖：过度依赖 MATLAB 5G Toolbox | ✅ 独立自主： Clean Room 实现 |
???? 核心价值

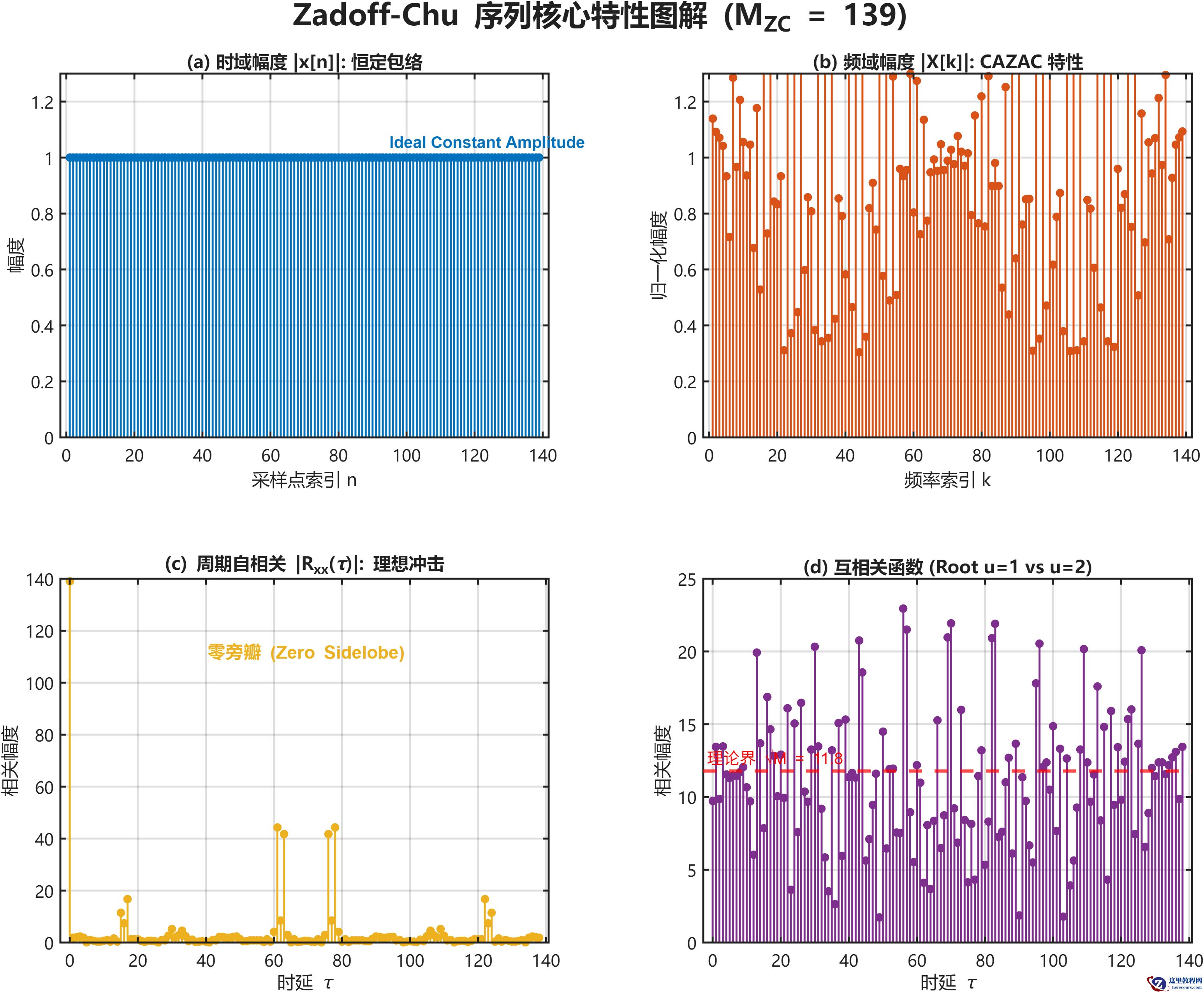

???? 学术研究价值数学直观：深度解析 Zadoff-Chu 序列的 恒模 (Constant Envelope) 与 CAZAC 特性 可视化验证：提供 3D 模糊函数、 星座轨迹、 时频域波形等多维观测视角 性能对标：内置蒙特卡洛仿真框架，提供与 QPSK/BPSK 的 PAPR CCDF 对比曲线 原理溯源：代码注释一一对应 3GPP TS 38.211 协议章节 (Section 5.2.2/5.2.3) |

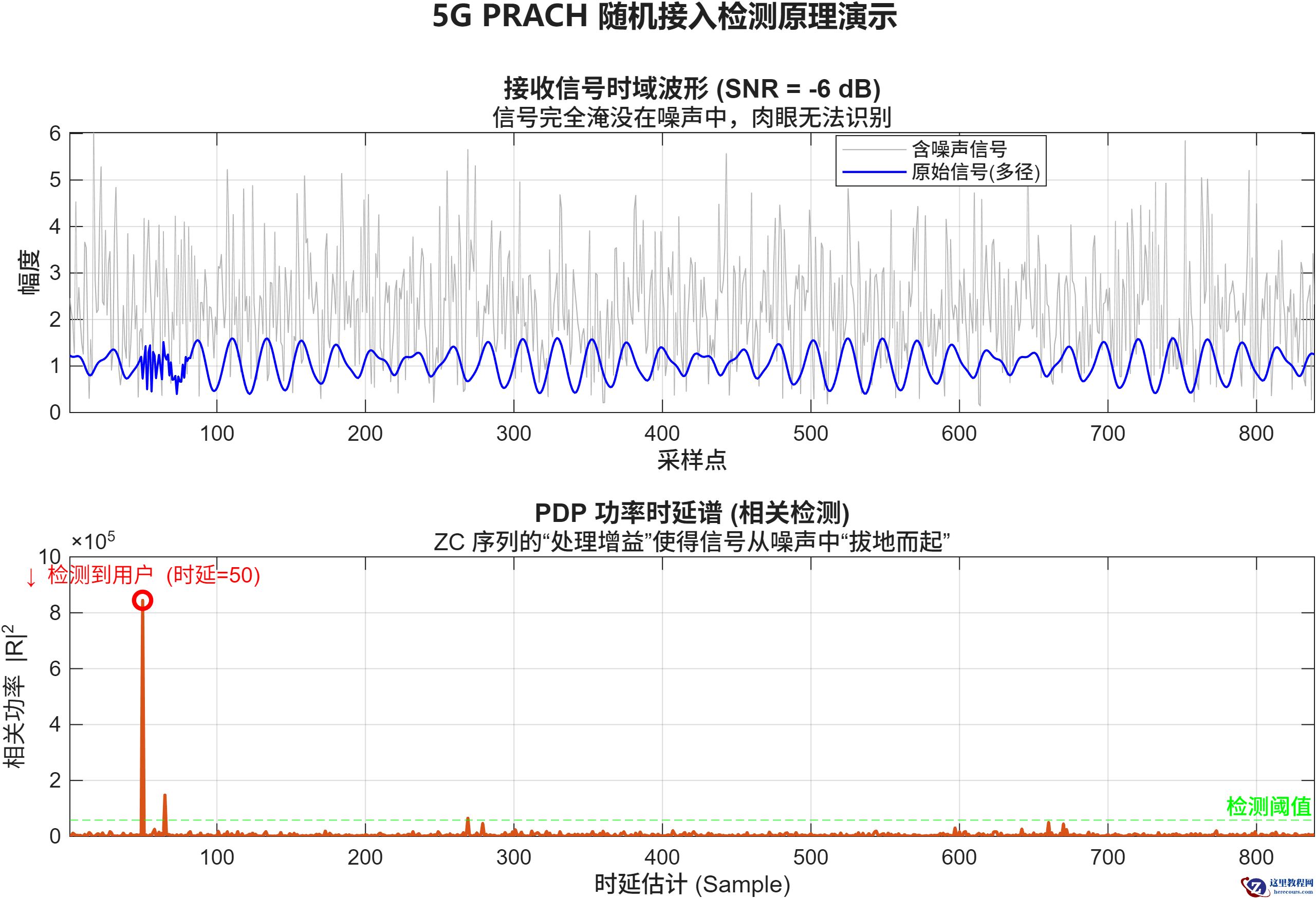

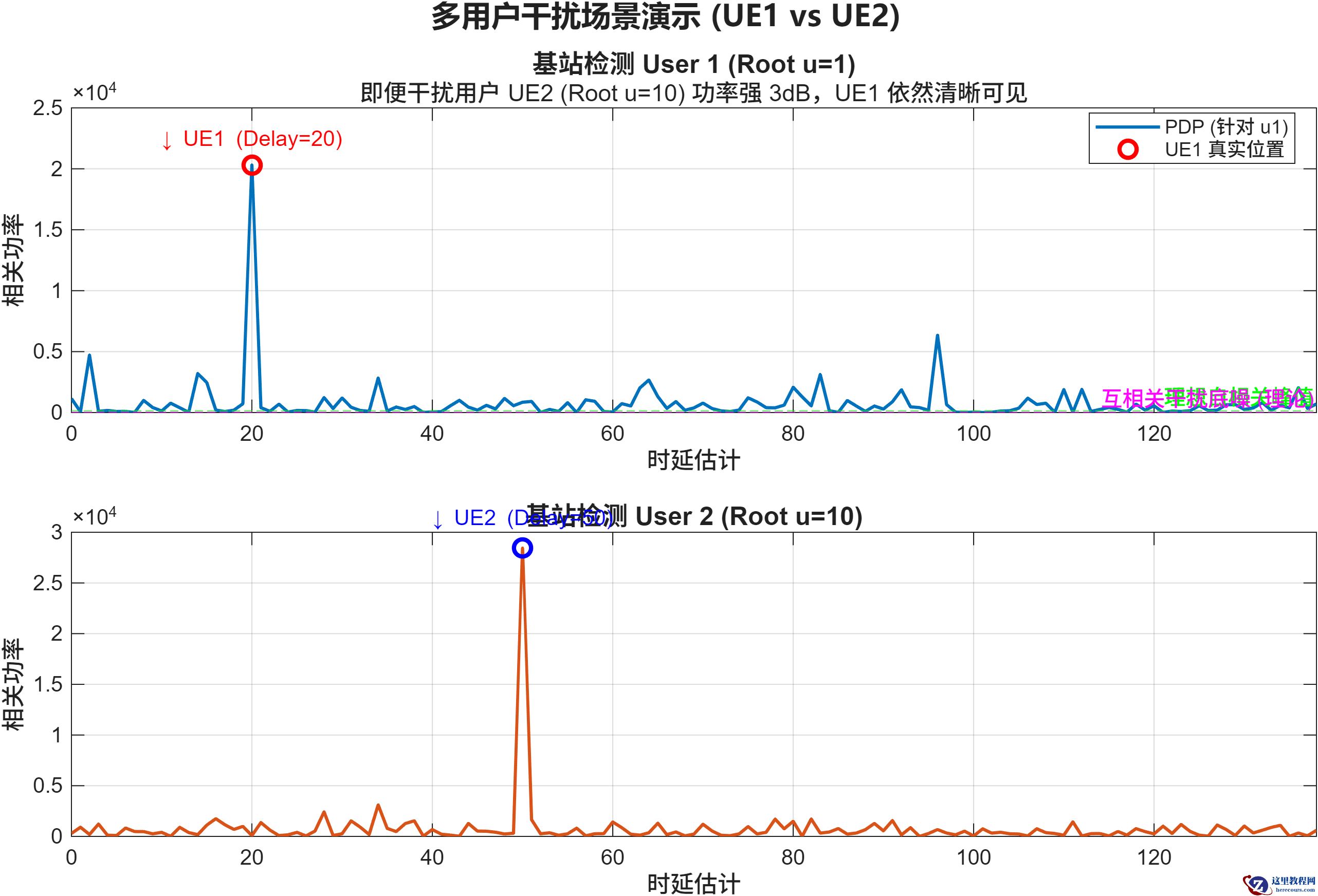

???? 工程应用价值标准兼容： Bit-Exact (误差 0.00) 数据完备：提取并结构化了协议中的 30+ 张序列表格 (tables_data.mat) 链路仿真：内置 PRACH 检测与多用户干扰仿真，展示序列在真实信道下的抗噪能力 交互工具：附带 App Designer 开发的序列探索器，参数调优不再需要改代码 |
⚡ 技术亮点
???? 序列特性对比
| 特性 | Type 1 (Zadoff-Chu) | Type 2 (Gold + π/2-BPSK) | 普通 QPSK || :--- | :--- | :--- | :--- || PAPR (过采样后) | 极低 (~2.5 dB) | 低 (~3.0 dB) | 高 (~7.0 dB) || 星座图轨迹 | 单位圆上连续运动 | 沿圆切向运动 (避开原点) | 频繁穿越原点 || 应用场景 | PRACH, SRS, PUSCH DMRS | PUCCH, PUSCH (长序列) | PDSCH (数据) || 生成机制 | 数学公式 (指数运算) | 伪随机移位寄存器 (LFSR) | 随机映射 || 抗频偏能力 | 极强 (Thumbtack 模糊函数) | 一般 | 差 |

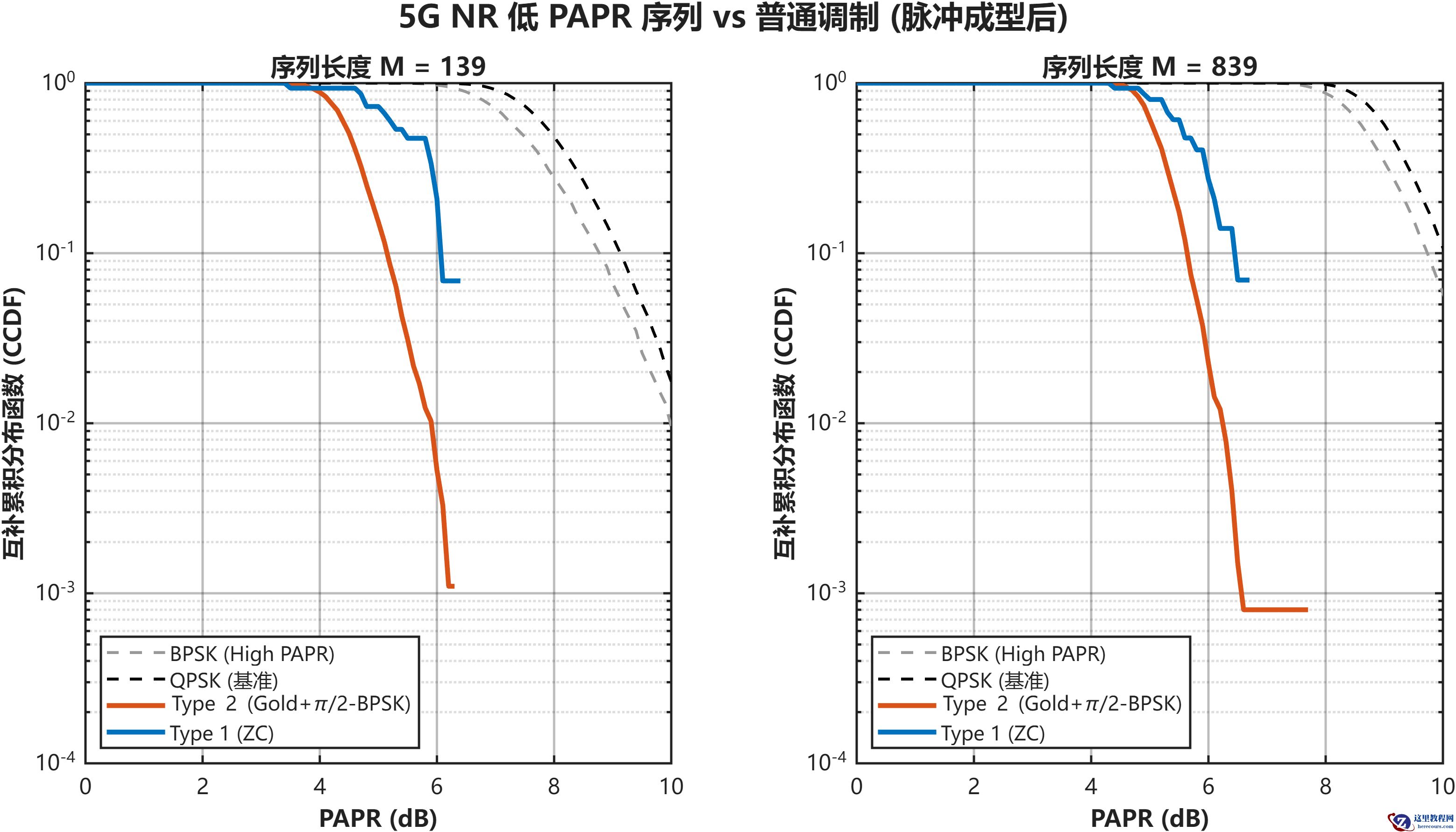

???? 实测性能指标 (基于 demo paprcomparison.m)
| 指标 | Type 1 (ZC) | Type 2 (Gold) | QPSK (Reference) | 提升幅度 || :---: | :---: | :---: | :---: | :---: || Mean PAPR | 4.49 dB | 4.56 dB | 8.01 dB | ???? ~3.5 dB || CCDF @ 10^-3 | ~5.2 dB | ~5.5 dB | ~9.8 dB | ???? 覆盖增强 3倍 |
????️ 运行环境
MATLAB 版本: R2023a 或更高版本 (推荐 R2024b)???? 项目结构
Low-PAPR-Sequence/ ├── NR_Sequence_Generator.m # [Core] 核心生成器类 (Type 1 & Type 2) ├── tables_data.mat # [Data] 标准协议表格数据 (Φ, b, etc.) ├── App_Sequence_Explorer.m # [App] 交互式序列探索 GUI ├── demos/ # 演示脚本 │ ├── demo_papr_comparison.m # PAPR 性能对比 (CCDF) │ ├── demo_zc_properties.m # ZC 序列核心特性 (时/频/相关) │ ├── demo_zc_ambiguity_3d.m # 3D 模糊函数可视化 (Thumbtack) │ ├── demo_trajectory_comparison.m # 星座轨迹对比 (BPSK vs π/2-BPSK) │ ├── demo_prach_detection.m # PRACH 接入检测仿真 │ └── demo_multiuser_interference.m# 多用户干扰仿真 ├── docs/ # 文档 │ ├── 设计说明.md # 算法原理与设计思路 │ └── (原始提取的 Markdown 表格) └── images/ # 演示输出图片
???? 核心代码展示
???? 通用接口设计 (
NR_Sequence_Generator.m
)
% 采用静态工厂方法，接口简洁统一 % Type 1: Zadoff-Chu seq1 = NR_Sequence_Generator.generate_type1(u, v, M_ZC); % Type 2: Gold + pi/2-BPSK seq2 = NR_Sequence_Generator.generate_type2(u, v, M_ZC, c_init);
???? Type 2 核心逻辑 ($\pi/2$-BPSK 调制)
function symbols = modulate_pi_2_bpsk(bits)
% 3GPP TS 38.211 § 5.1.1:
% e^{j·π/2·mod(n,2)} 旋转因子是降低 PAPR 的关键
n = (0:length(bits)-1).';
bpsk_sym = (1 - 2*bits) + 1j*(1 - 2*bits); % 初始 BPSK 映射
rotation = exp(1j * (pi/2) * mod(n, 2)); % 奇数位旋转 90度
symbols = (1/sqrt(2)) * rotation .* bpsk_sym;
end
???? 一键运行
% 1. 启动交互式探索 App (推荐) >> app = App_Sequence_Explorer % 2. 运行 PAPR 性能对比仿真 >> demo_papr_comparison % 3. 查看 ZC 序列 3D 模糊函数 >> demo_zc_ambiguity_3d % 4. 验证与 Toolbox 的一致性 (需安装 5G Toolbox) >> test_consistency_with_toolbox
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
???? 参考文献
[1] 3GPP TS 38.211 V18.0.0, "NR; Physical channels and modulation," Section 5.2.2 (Low-PAPR sequence generation type 1) & 5.2.3 (Type 2).
