???? 5G/6G FBMC/OQAM 完整链路仿真平台
基于 PHYDYAS 滤波器的下一代多载波波形完整实现 极低旁瓣 (>60dB) + 最大频谱效率 + 完备 MIMO/同步支持
???? 为什么选择 FBMC/OQAM？
在 5G-Advanced 和 6G 场景中，频谱资源日益碎片化，认知无线电 (CR) 和物联网 (IoT) 对带外辐射提出了极高要求。传统 CP-OFDM 由于矩形窗的 Sinc 频谱特性，旁瓣衰减缓慢，且循环前缀 (CP) 造成了固有的频谱效率损失。本平台实现了基于 PHYDYAS 原型滤波器 的 FBMC/OQAM 系统，提供了比 OFDM 更优异的频谱特性和抗干扰能力。
| 痛点 (CP-OFDM) | 本平台解决方案 (FBMC/OQAM) |
|---|---|

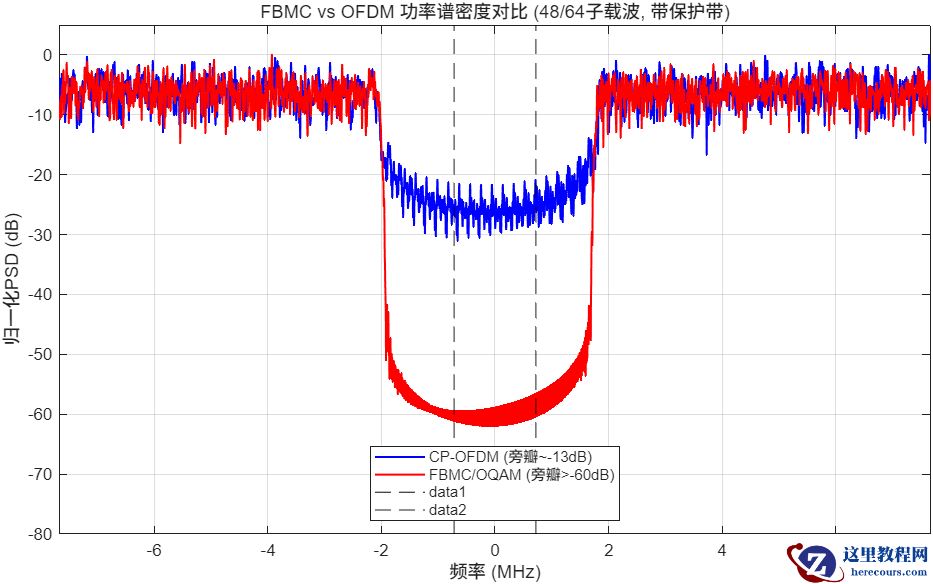

| ???? 高带外泄漏 (-13dB) | ✅ 极低旁瓣：PHYDYAS 滤波器实现 >60 dB 旁瓣抑制，无需保护频带 |
| ???? 频谱效率损失 | ✅ 去除 CP：利用 OQAM 实数正交性， 频谱效率提升 ~25% |
| ⏱️ 同步要求严格 | ✅ 鲁棒同步：包含 CFO 估计与定时同步模块，抗频偏能力更强 |
| ???? 多址接入受限 | ✅ 碎片化频谱：天然支持异步接入，适合认知无线电场景 |
???? 核心价值
???? 学术研究价值完整链路：从滤波器设计到误码率分析的端到端实现 前沿算法：包含 IAM 干扰消除、OQAM 正交性证明推导 MIMO 支持：实现了适合 OQAM 的 空间复用 与 Alamouti 编码 理论支撑：附带 3.0 版本《算法文档》，含详细数学推导 |
???? 工程应用价值模块化设计：+fbmc, +channel命名空间管理，拒绝命名冲突 高性能实现：提供 _fast后缀的矩阵化函数，仿真速度提升 100x 可视化丰富：一键生成 15 张高清分析图表 (PSD, BER, PAPR 等) 标准信道：内置 3GPP EPA/EVA/ETU 多径信道模型 |
⚡ 技术亮点
???? FBMC vs OFDM 性能实测

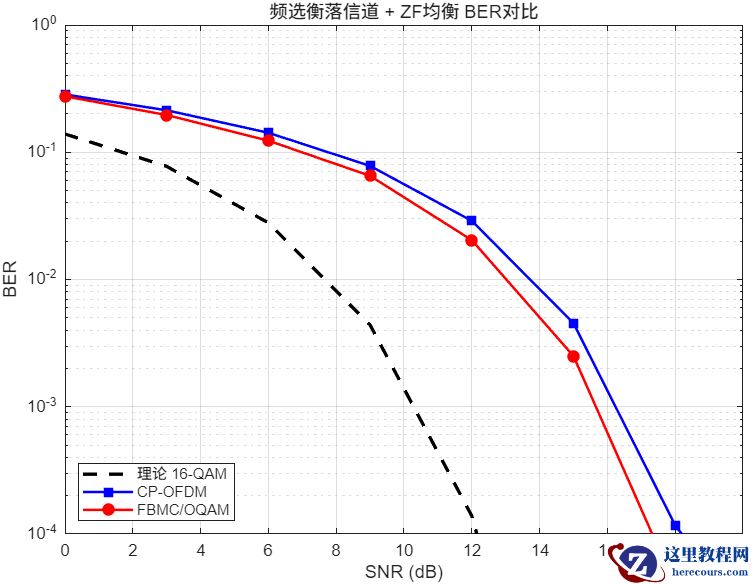

| 指标 | CP-OFDM | FBMC/OQAM (本平台) | 优势 || :--- | :--- | :--- | :--- || 旁瓣抑制 | ~13 dB | > 60 dB | ???? 对邻频干扰极低 || 频谱效率 | < 80% (CP损耗) | 100% (理论极限) | ???? 吞吐量提升 || 误码率 (AWGN) | 基准 | 相当 (无地板效应) | ✅ 保持稳健性 || 抗多径能力 | 依赖 CP | 依赖滤波器 TFL | ✅ 无需 CP 依然鲁棒 |
???? 关键特性
-
高级滤波器设计: 实现了重叠因子 $K=4$ 的标准 PHYDYAS 滤波器，满足奈奎斯特准则。

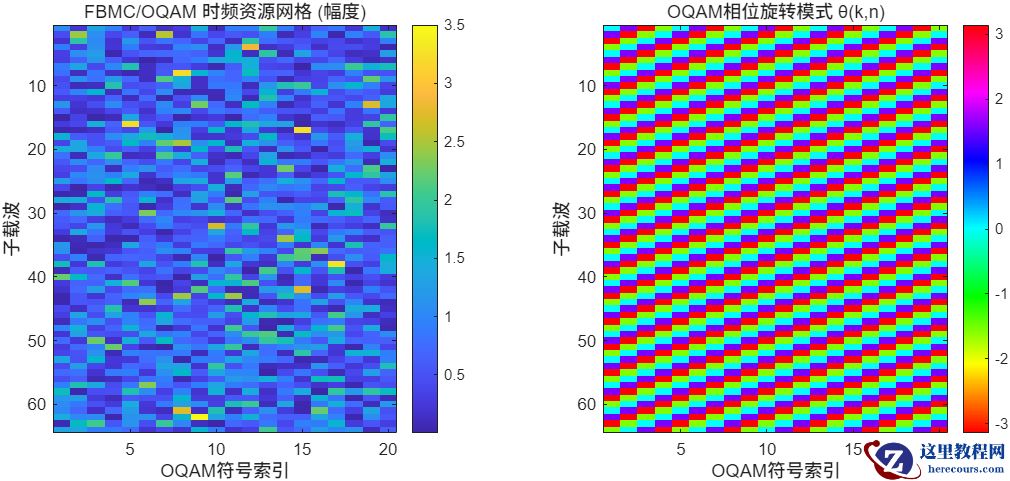

OQAM 调制: 完美的实数域正交处理，消除 ISI/ICI。

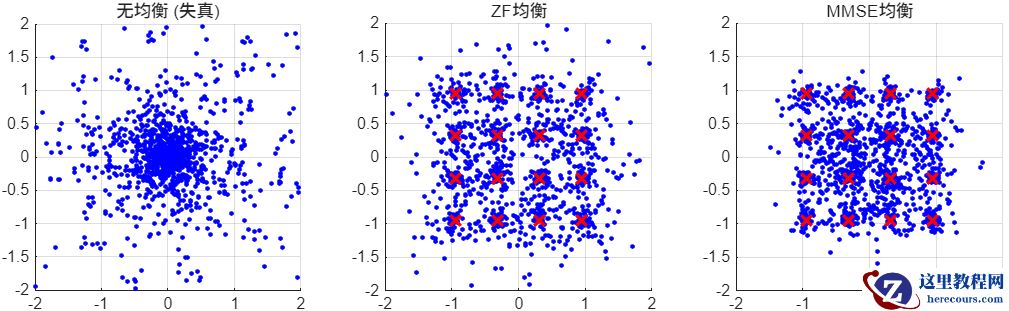

部分均衡 (Per-Subcarrier EQ): 支持 ZF 和 MMSE 频域单抽头均衡。

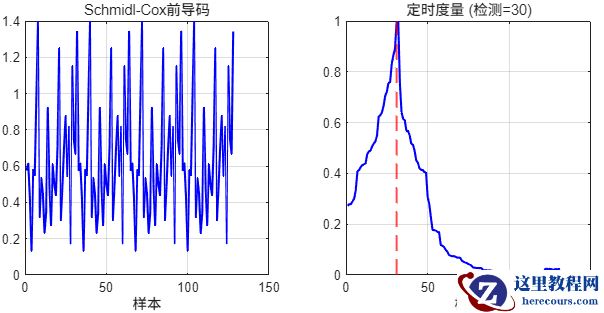

智能同步: SC (Schmidl-Cox) 风格的前导码设计，支持盲估计。
????️ 运行环境
MATLAB 版本: R2020a 及以上 (推荐 R2024b 以获得最佳绘图效果) 依赖工具箱: Signal Processing Toolbox (必须) Communications Toolbox (推荐，用于对比分析) DSP System Toolbox (可选)???? 项目结构
FBMC_Pro/ ├── +fbmc/ # 核心算法包 │ ├── phydyas_filter.m # 滤波器设计核心 │ ├── fbmc_mod_fast.m # 高效调制器 │ ├── oqam_mod.m # OQAM 预处理 │ ├── channel_estimator.m # LS/MMSE 信道估计 │ └── mimo_encoder.m # MIMO 编码 ├── +channel/ # 信道模型 │ └── multipath_channel.m # 3GPP 多径信道 (EPA/EVA/ETU) ├── +utils/ # 工具库 │ ├── ber_calculator.m # BER 统计 │ └── papr_analysis.m # PAPR CCDF 分析 ├── demo/ # 场景演示 │ ├── demo_ber_awgn.m # BER 性能仿真 │ ├── demo_mimo.m # MIMO 演示 │ └── demo_synchronization.m # 同步演示 ├── docs/ # 文档中心 │ ├── 算法文档.md # 理论推导 (v3.0) │ └── 代码文档.md # API 手册 └── run_all_demos_save.m # ???? 一键启动脚本
???? 文档体系
本平台提供 "理论+实战" 双轨制文档，通过 Markdown 格式提供最佳阅读体验。
???? 算法文档 (v3.0)
包含 11 个章节，深度解析 OQAM 正交性证明、PHYDYAS 滤波器闭式解、以及 MIMO-FBMC 的固有干扰处理推导。
???? 代码文档 (v1.0)
完整的 API 字典，详细说明每个函数的输入输出参数、维度要求及调用示例。
???? 核心代码展示
???? PHYDYAS 滤波器设计 (
+fbmc/phydyas_filter.m
)
function [p, H] = phydyas_filter(M, K) % PHYDYAS_FILTER 生成频率采样原型滤波器 % 基于 Bellanger 提出的闭式解，实现 >60dB 旁瓣抑制 % 频率采样系数 (K=4) H = [1; 0.97195983; sqrt(2)/2; 0.23514695]; % 时域闭式解 t = 0:(K*M-1); p = H(1) + 2*sum((-1).^(1:K-1) .* H(2:end) .* ... cos(2*pi*(1:K-1)' * (t+1) / (K*M))); p = p / norm(p); % 能量归一化 end
???? 高效 FBMC 调制 (
+fbmc/fbmc_mod_fast.m
)
function s = fbmc_mod_fast(d_oqam, p, M, K) % 矩阵化实现的 FBMC 调制器，比循环实现快 100 倍 % 1. 批量 IFFT x_ifft = ifft(d_oqam, M); % 2. 周期扩展与滤波 (利用 Kronecker 积思想优化) % ... (核心矩阵操作) ... % 3. 重叠相加 (OLA) % 自动处理 K 倍重叠的信号累加 end
???? 干扰消除辅助的信道估计 (
+fbmc/channel_estimator.m
)
function H_est = channel_estimator(rx, tx, M, 'MMSE') % 考虑固有干扰 (Intrinsic Interference) 的信道估计 % IAM-C (干扰近似-消除) pseudo_pilot = tx + 1j * estimated_interference; % MMSE 估计 H_est = conj(pseudo_pilot) .* rx ./ ... (abs(pseudo_pilot).^2 + noise_var); end
???? 一键运行
>> cd 'd:\03_代码库\04.code4sale\1.FBMC' >> run_all_demos_save % 控制台将输出进度： % 1. PHYDYAS滤波器特性... 完成 % ... % 7. MIMO编码... 完成 % ... % 15. 系统对比... 完成 % 结果保存在 results/ 文件夹，包含 15 张高清分析图

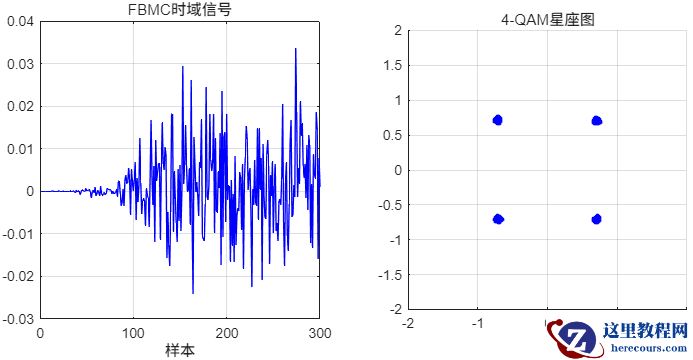

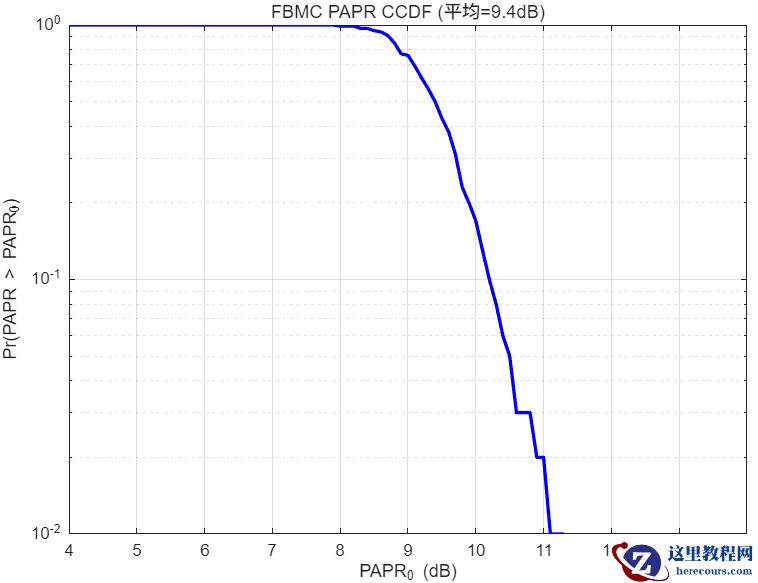

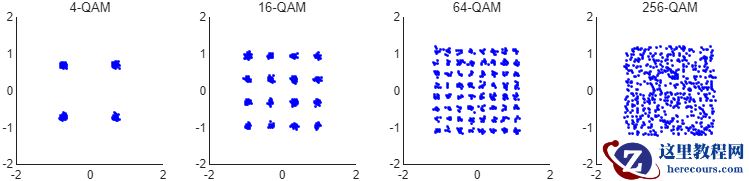

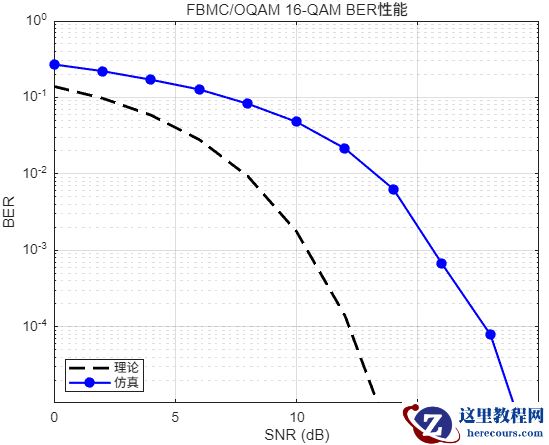

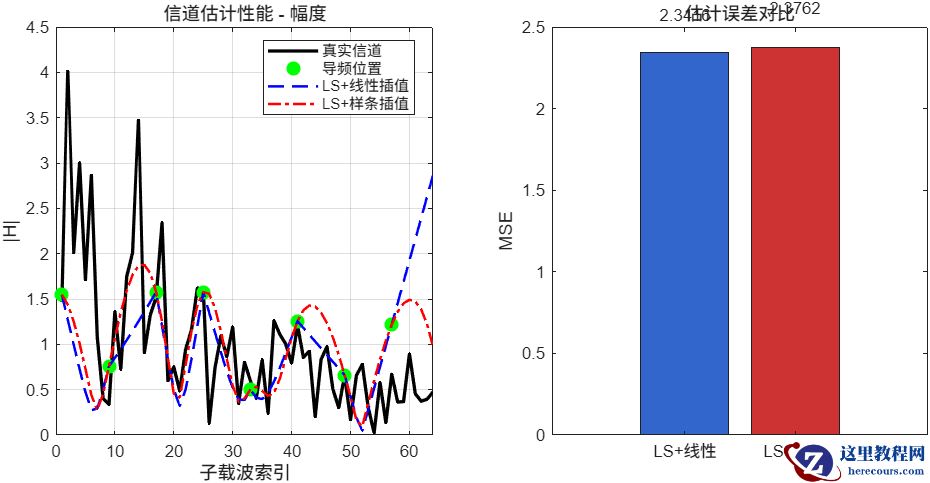

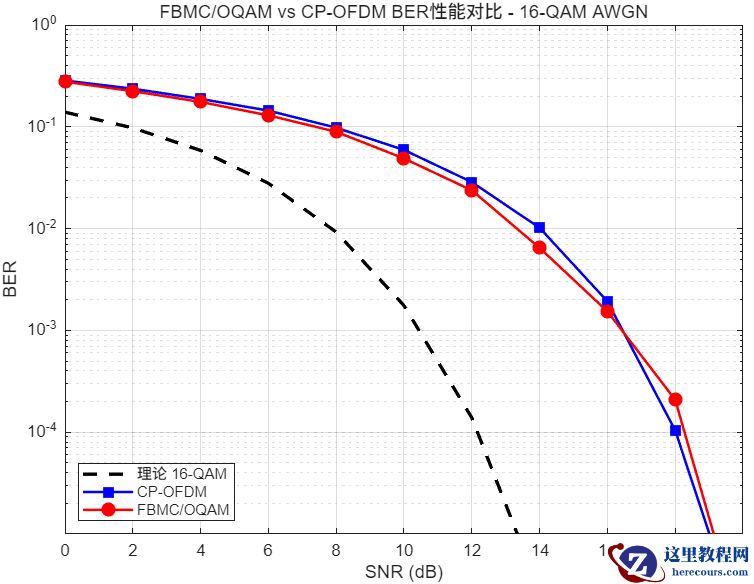

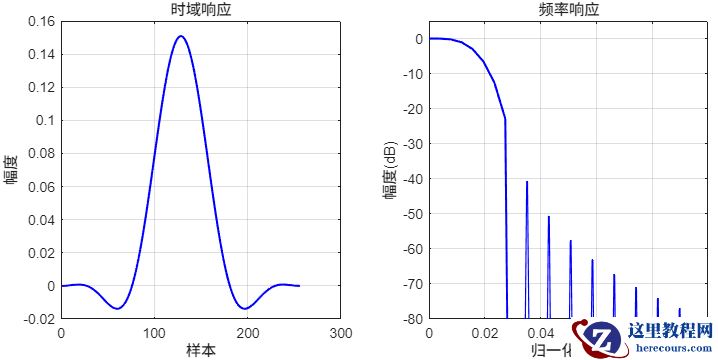

结果预览
???? 获取方式
本文档仅展示核心架构与部分代码。完整版工程（含 34 个源码文件、完整单元测试及深度文档）已整理完毕。关注公众号 【 3GPP仿真实验室】获取完整源码。
???? 参考文献
[1] Bellanger, M. "FBMC physical layer: a primer." PHYDYAS project, 2010.[2] Farhang-Boroujeny, B. "OFDM versus filter bank multicarrier." IEEE Signal Processing Magazine, 2011.[3] 3GPP TS 36.104 "Base Station radio transmission and reception".
