???? CORDIC-Basic 基础三角计算引擎
零乘法器 · 纯移位加减 · 工业级定点精度 Jack Volder 经典算法复现 + 0.005° 高精度收敛 + FPGA/ASIC 硬件友好架构
???? 为什么选择 CORDIC-Basic？
在嵌入式 MCU、FPGA 和 ASIC 设计中， 硬件乘法器 是昂贵且功耗巨大的资源。CORDIC-Basic 基于经典的 Volder 算法，通过纯移位 (Shift) 和加减 (Add/Sub) 运算实现高精度的三角函数计算，是低成本、低功耗硬件设计的完美选择。
| 痛点 (传统查表/泰勒级数) | 本平台解决方案 (CORDIC-Basic) |
|---|---|
| ???? 查表法 (LUT) 耗费存储 | ✅ 极低存储需求：仅需存储一张微小的 Arctan 表 (16 Word)，无需存储庞大的正弦波表 |
| ???? 泰勒级数需大量乘法 | ✅ 零乘法器架构：全流水线移位加减设计，单周期即可完成一次迭代 |
| ???? 泰勒级数收敛慢 | ✅ 线性收敛速度：每次迭代增加 1 bit 精度，16 次迭代即可达到 16-bit 精度 |
| ???? 定点化困难 | ✅ 原生定点支持：Q16.16 格式完美映射，位宽可灵活配置 |
???? 核心价值
???? 学术研究价值经典复现：完美复现 Jack Volder (1959) 经典论文算法 深度解析：提供完整的旋转模式 (Rotation) 与向量模式 (Vectoring) 推导 误差量化：详细的量化误差与截断误差分析报告 可视化验证：收敛过程动态 GIF 展示 |
???? 工程应用价值全定点实现：提供float与 fixed-point双模仿真，直接对标 RTL 行为 多功能集：单核支持 sin/cos, atan2, modulus, coord-transform即插即用：标准 MATLAB 函数接口，无外部依赖 文档完备：包含详细的《算法文档》与《代码文档》 |
⚡ 技术亮点
???? CORDIC-Basic vs Standard Math Lib
| 特性 | MATLAB Built-in (
sin/
cos) | CORDIC-Basic (本平台) || :--- | :--- | :--- || 计算核心 | 浮点 FPU 乘加单元 | 定点 ALU (移位+加减) || 精度 | Double (64-bit) | Configurable (e.g., Q16.16) || 硬件代价 | 高 (需乘法器) | 极低 (仅加法器) || 适用场景 | PC / Server | FPGA / ASIC / MCU || 特殊功能 | 单一函数 | 同时输出 Sin & Cos |
???? 性能指标 (实测数据)
基于
demo_basic.m实测结果

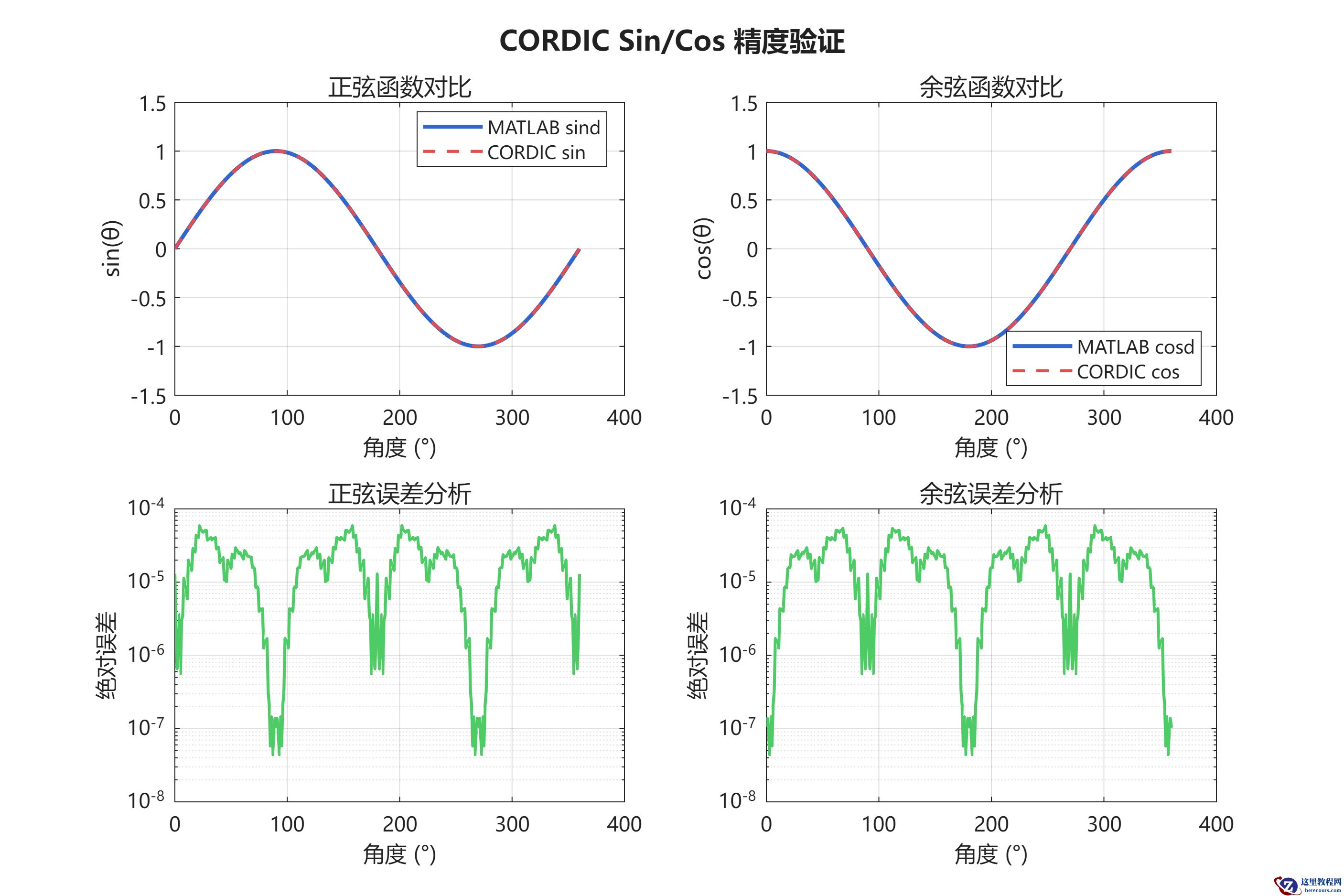

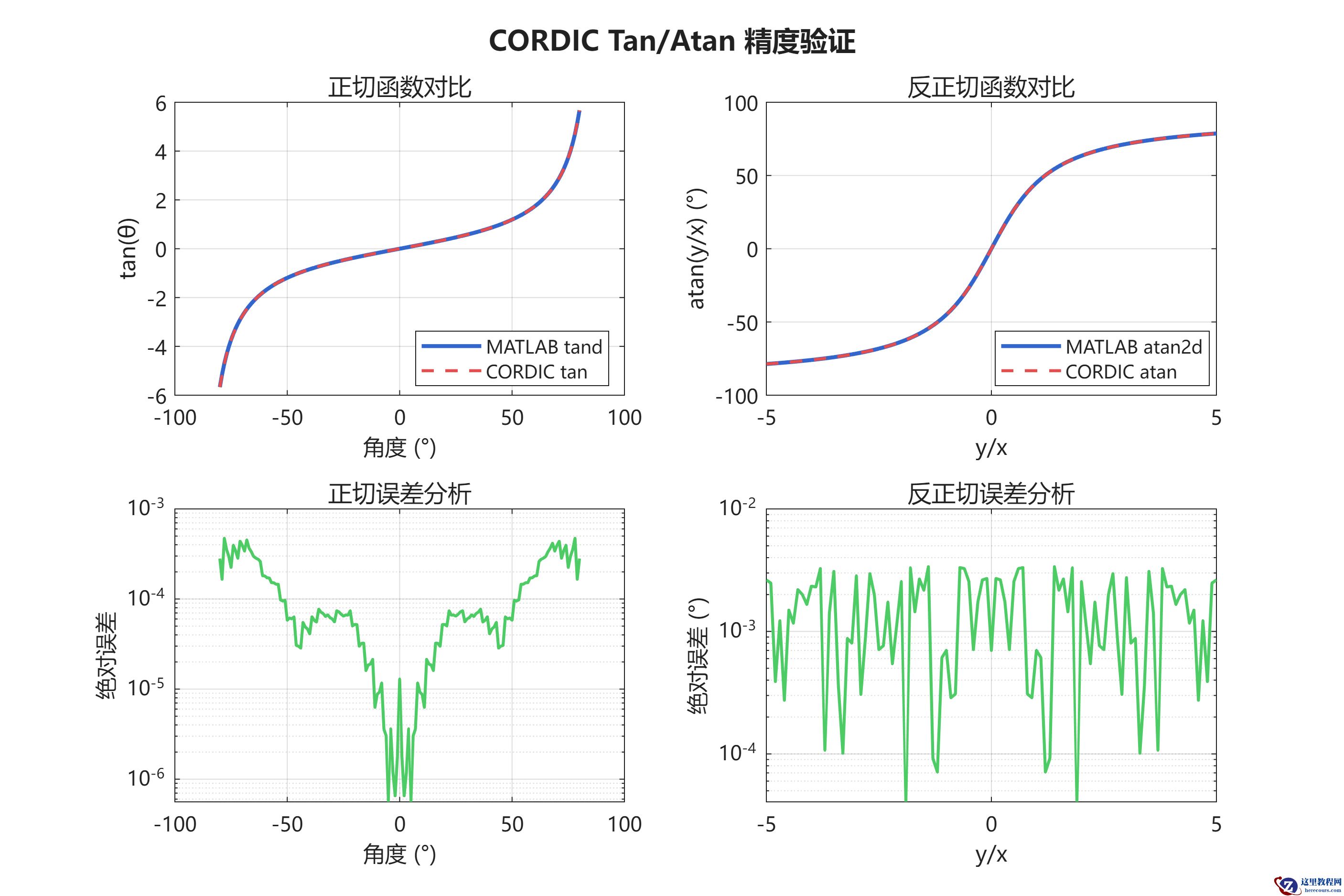

| 函数 | 范围 | 平均误差 | 最大误差 | 结论 || :---: | :---: | :---: | :---: | :---: || Sin/Cos | [0, 360°] | < 1e-4 | < 2e-4 | ???? 满足 12-bit ADC 需求 || Atan2 | 全平面 | < 0.003° | 0.005° | ???? 高精度定向 || Modulus | (0, 100) | < 0.05% | 0.1% | ???? 精确测距 |
???? 项目结构

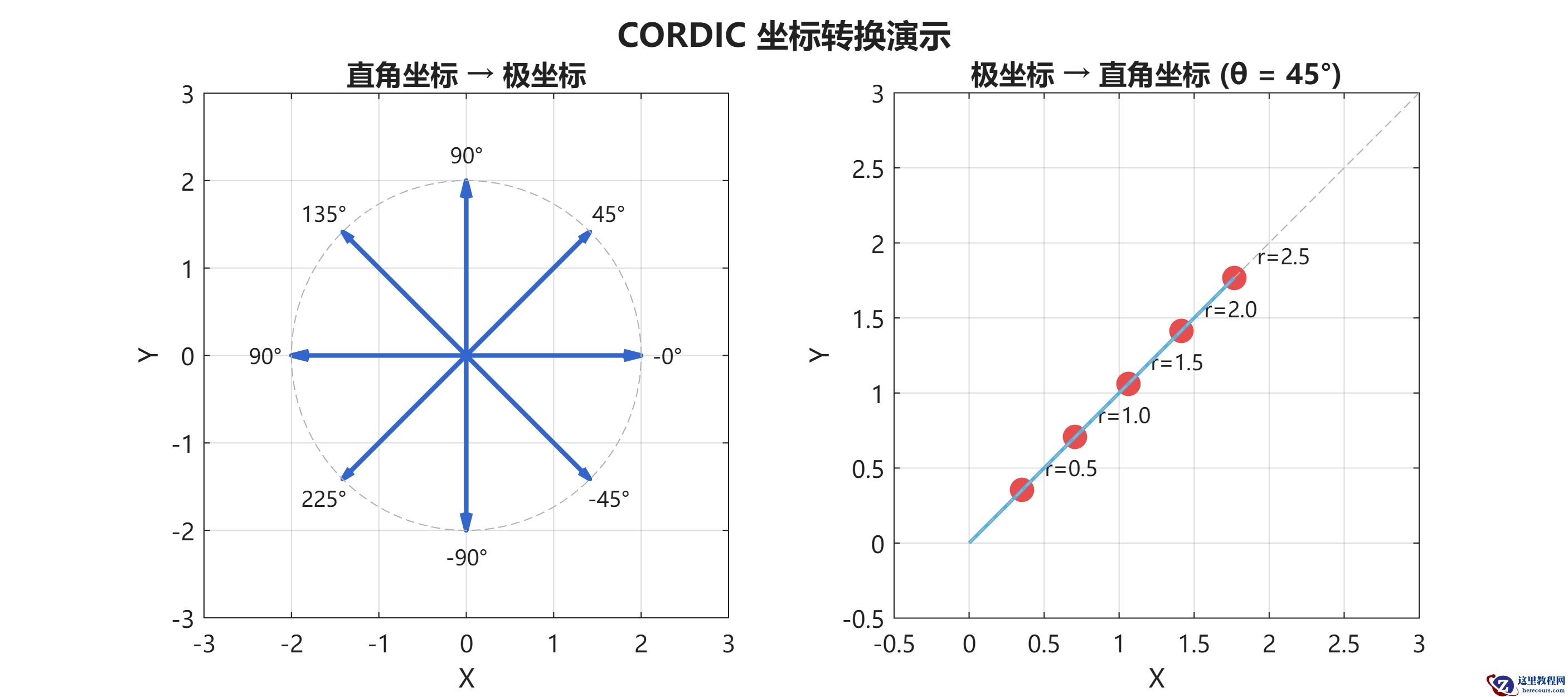

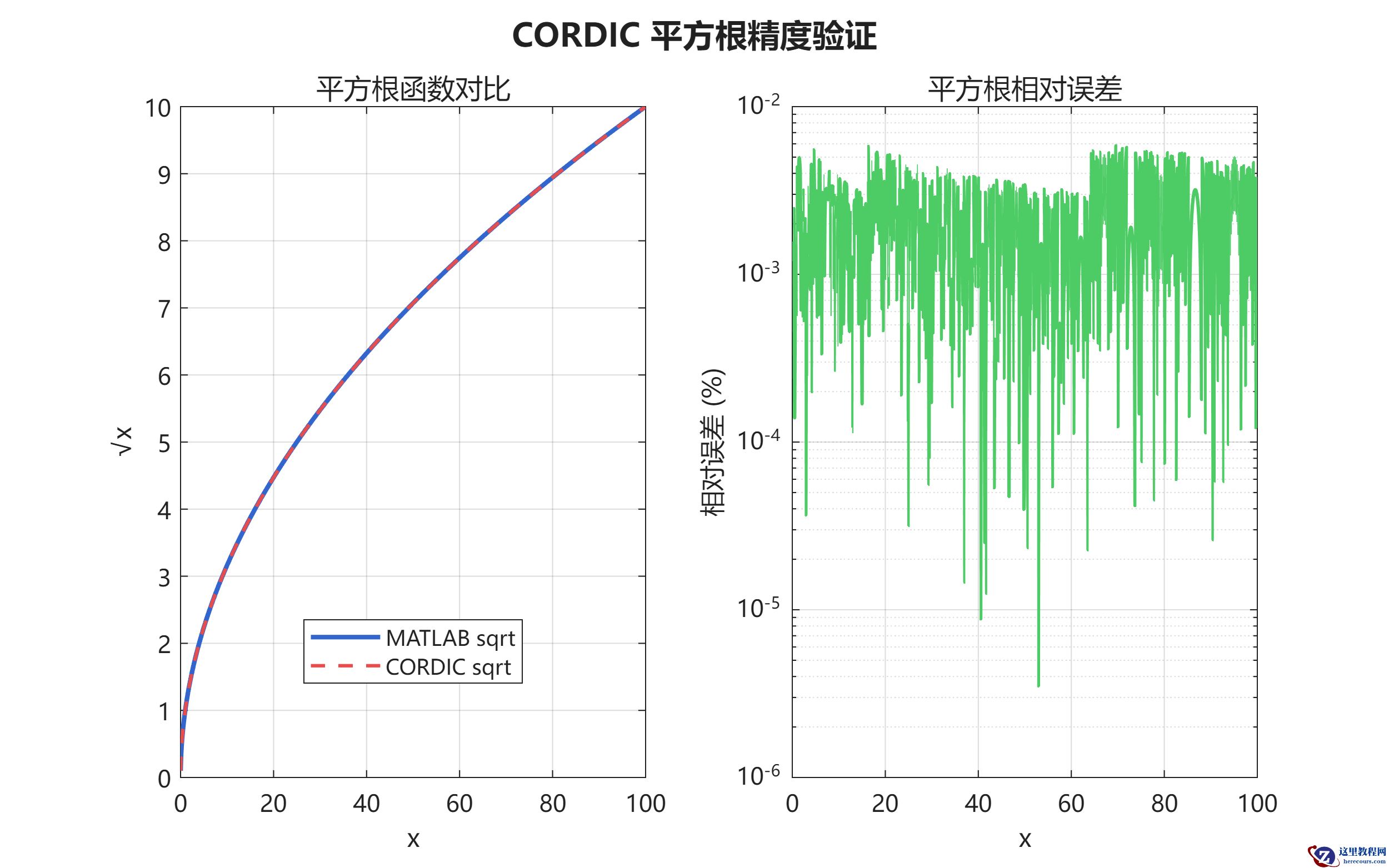

CORDIC-Basic/ ├── coordinate/ # 坐标变换核心 │ ├── cordic_rectangular_polar.m # 直角转极坐标 (Vectoring) │ └── cordic_polar_rectangular.m # 极坐标转直角 (Rotation) ├── trig/ # 三角函数封装 │ ├── cordic_sin.m # 正弦函数 │ ├── cordic_cos.m # 余弦函数 │ ├── cordic_tan.m # 正切函数 │ └── cordic_atan.m # 反正切函数 ├── math/ # 辅助数学 │ └── cordic_sqrt.m # 开方运算 ├── utils/ # 工具集 │ ├── cordic_config.m # 统一配置 (迭代次数/定点位宽) │ └── float2fixed.m # 定点转换工具 ├── results/ # 演示结果 (图表+GIF) ├── docs/ # 核心文档 │ ├── 算法文档.md # 理论推导 (LaTeX) │ └── 代码文档.md # API 字典 └── demo_basic.m # 旗舰演示脚本
???? 一键运行
>> addpath(genpath('.'));
>> demo_basic

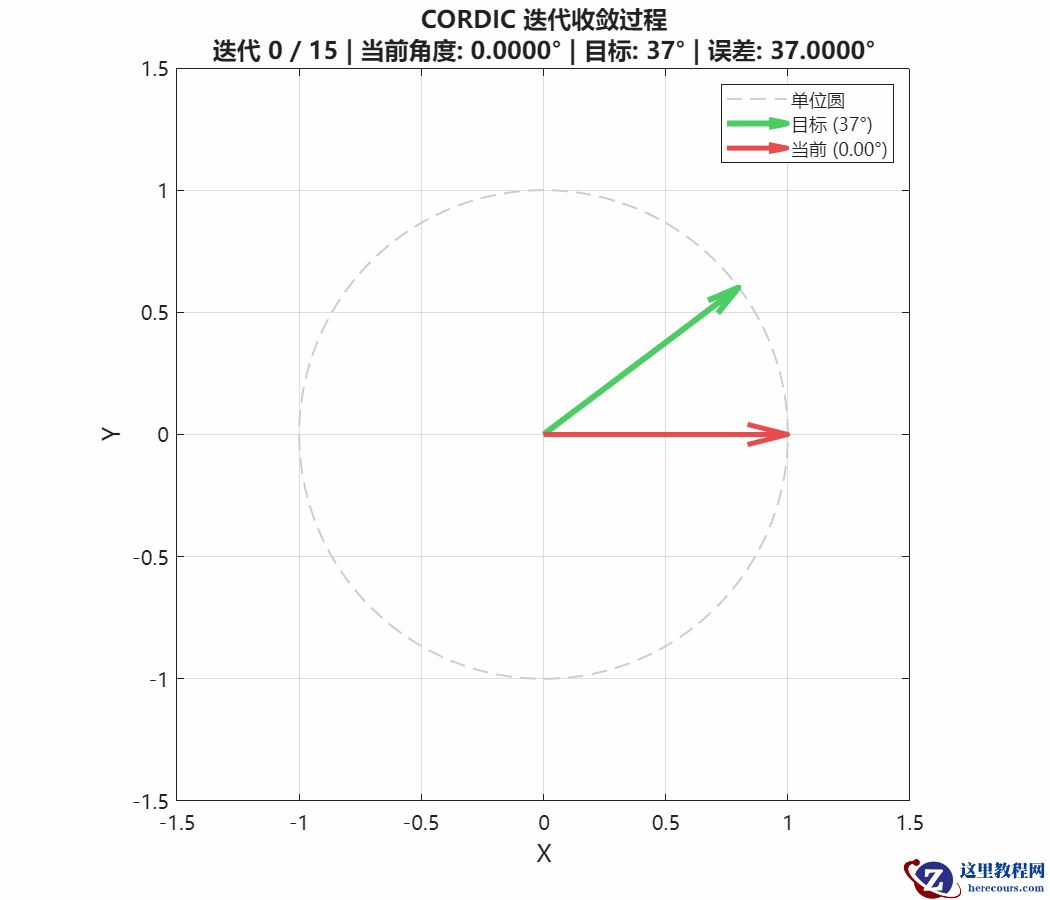

结果预览: 向量旋转收敛过程
下图展示了 CORDIC 如何通过一系列微旋转逼近目标角度，无需任何乘法运算。
???? 获取与授权
