CAD技巧将CAD图形格式输出为JPG图片

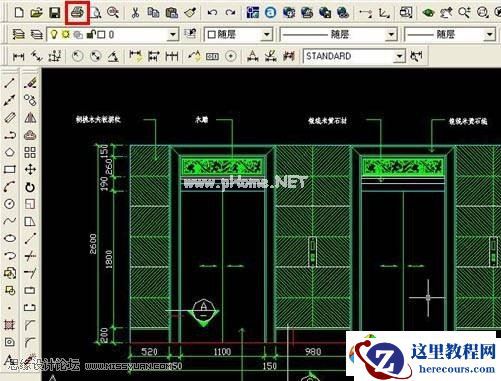

一、打开CAD图形。

二、打印，没有安装打印机也没有关系。

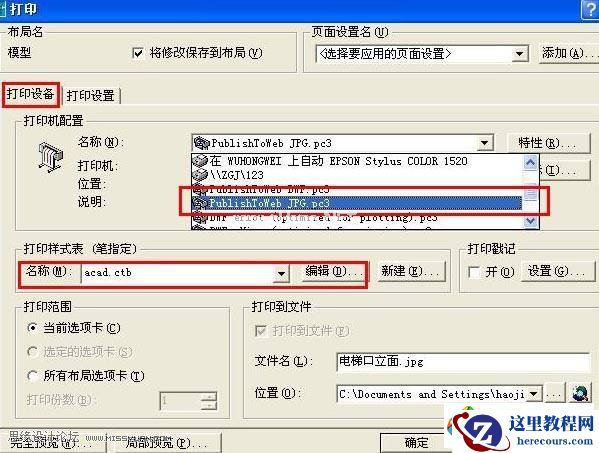

三、设定打印设备(选JPG项)打印样式表名称为：acad

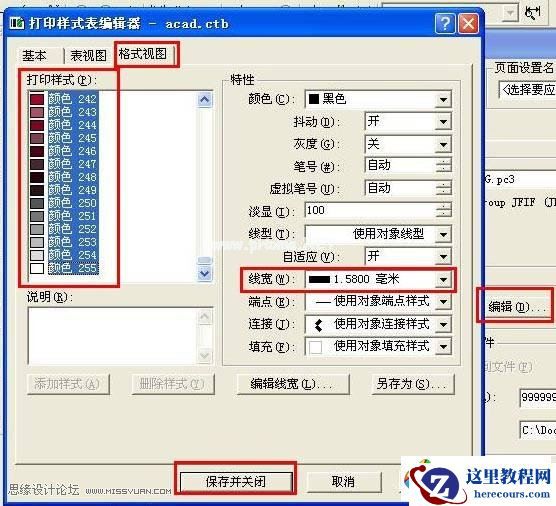

四、唤出打印样式表编辑器，按住Shift键点打印样式中的的最后一项，全部选中颜色，在线宽项中设定合适的线宽。

然后点*保存并关闭*

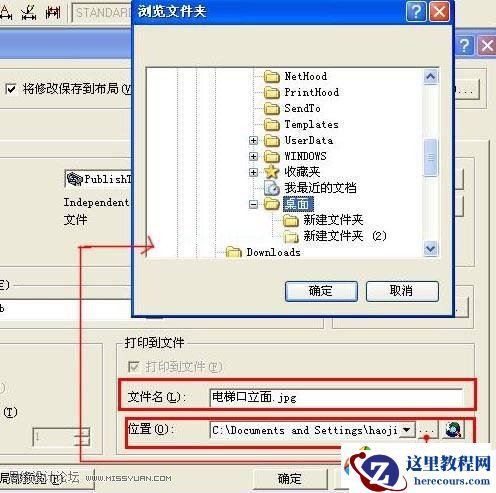

五、在打印文件项填写打印文件名称和路径。

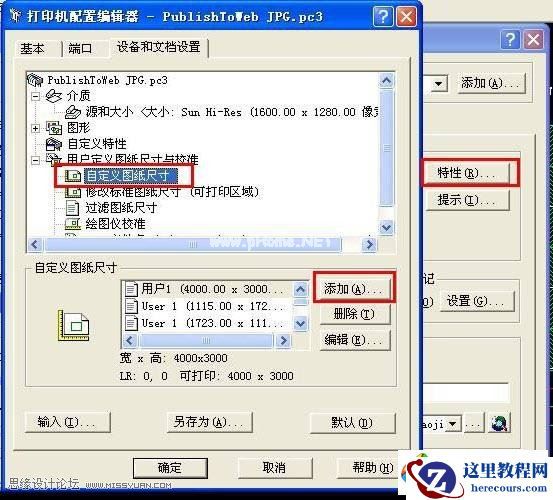

六、打印机特性一项中点*特性*唤出打印机特性编辑器。选择自定义图纸尺寸。

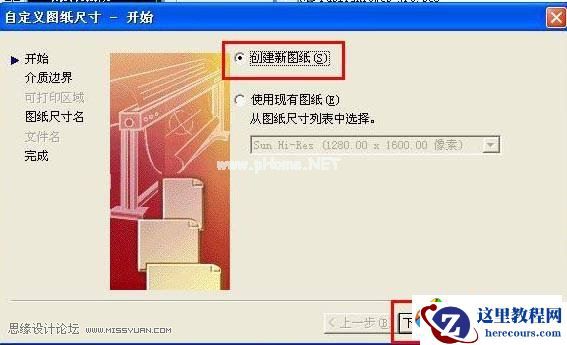

七、添加-->创建新图纸-->下一步
