SolidWorks工程图设计技巧--设置图纸格式

图纸格式包括图幅和图框、标题栏、注释、材料明细表的定位点、预定义视图。图纸格式应根据企业标准的格式来定制，而且要符合国家标准。这里以创建一个A3横向的图纸格式为例，向大家介绍建立工程图图纸格式模板的基本方法和步骤：

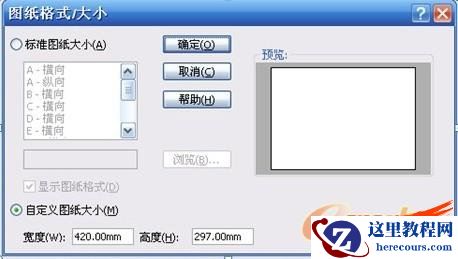

      1、新建工程图

      使用默认的工程图模板建立一个无图纸格式“A3-横向”的空白图纸，如图所示：



    2、编辑图纸格式

      在图纸中点右键，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式模式。

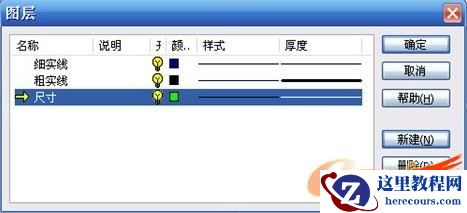

    3、新建图层

      用图层来管理不同的线型。外框是细实线，内框是粗实线，尺寸是单独的线型。



    4、绘制图纸内、外边框

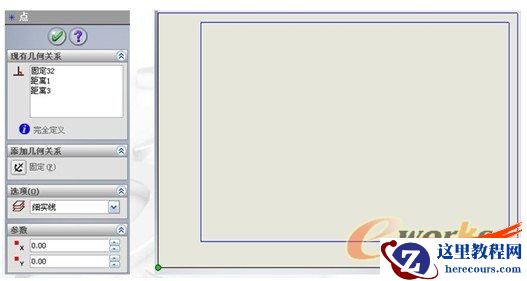

    5、设定外框左下角端点坐标参数

         将外框左下角端点坐标参数设为（0，0），添加“固定”几何关系

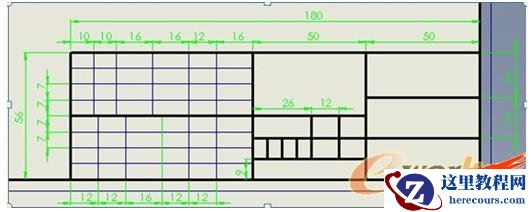

    6、绘制标题栏，标注尺寸



    7、隐藏尺寸

       在出工程图时，这些尺寸是不需要显示出来的。在“视图”下拉菜单中选择“隐藏显示注解”，将所有标注的尺寸都隐藏。

    8、在标题栏中添加注释文字

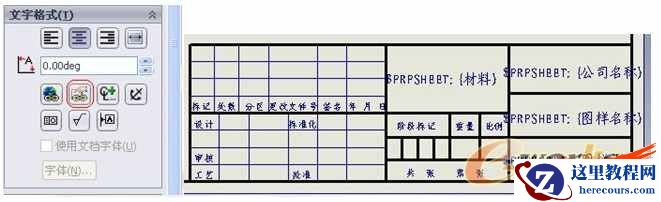

    9、链接属性

      在标题栏中相应位置添加注释，然后链接到属性的注释：

      材料、公司名称、图样代号、图样名称等。



    10、保存图纸格式

      将图纸格式模板保存在专门存放模板的文件夹里，命名为A3-横.slddrt。
