???? MIMO-OFDM-IM 空间扩展仿真平台
空间+频率双域索引调制，MIMO 分集与复用增益的完美结合
%20 %20 %20
????%20为什么选择本仿真平台？
????%20核心价值
⚡%20技术亮点
????%20MIMO-OFDM-IM%20双域架构
┌─────────────────────────────────────────────────────────────────┐ │ MIMO-OFDM-IM 空频双域索引调制 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 【空间域索引】 【频率域索引】 【联合传输】 │ │ │ │ ┌─ Tx1 ★ ─┐ ┌─ f1 ● ─┐ │ │ │ Tx2 ○ │ │ f2 ○ │ │ │ │ Tx3 ○ │ + │ f3 ● ─┼──► X[Nt, Nf] 空频符号矩阵 │ │ └─ Tx4 ★ ─┘ └─ f4 ○ ┘ │ │ │ │ C(Nt,Na) 空间 C(n,k) 频域 联合索引比特 │ │ 索引模式 索引模式 │ │ │ │ ┌──────── MIMO 瑞利信道 H[Nr×Nt] ────────┐ │ │ │ 各天线对独立衰落 │ │ │ └─────────────────────────────────────────┘ │ │ │ │ 【接收端】 Y = HX + N ──► [空间检测] ──► [频域检测] ──► 恢复 │ └─────────────────────────────────────────────────────────────────┘
????%20分集增益对比%20(n=4,%20k=2,%20QPSK)
????%20 分集倍增：MIMO-IM%20总分集阶数%20=%20Nr%20×%20Nt%20×%20(n-k+1)，相比%20SISO%20呈倍数增长。
????️%20运行环境
最低要求
快速验证
>> cd packages/P4_空间扩展包 >> setup_path >> generate_ber_plots
????%20算法原理
MIMO-IM%20系统模型
发射端：$$%20\mathbf{X}[N t%20\times%20Nf]%20=%20\text{SpatialMapper}(\mathbf{s} {spatial})%20\odot%20\text{FreqMapper}(\mathbf{s}{freq})%20$$ 接收端：$$%20\mathbf{Y}%20=%20\mathbf{H}\mathbf{X}%20+%20\mathbf{N}%20$$

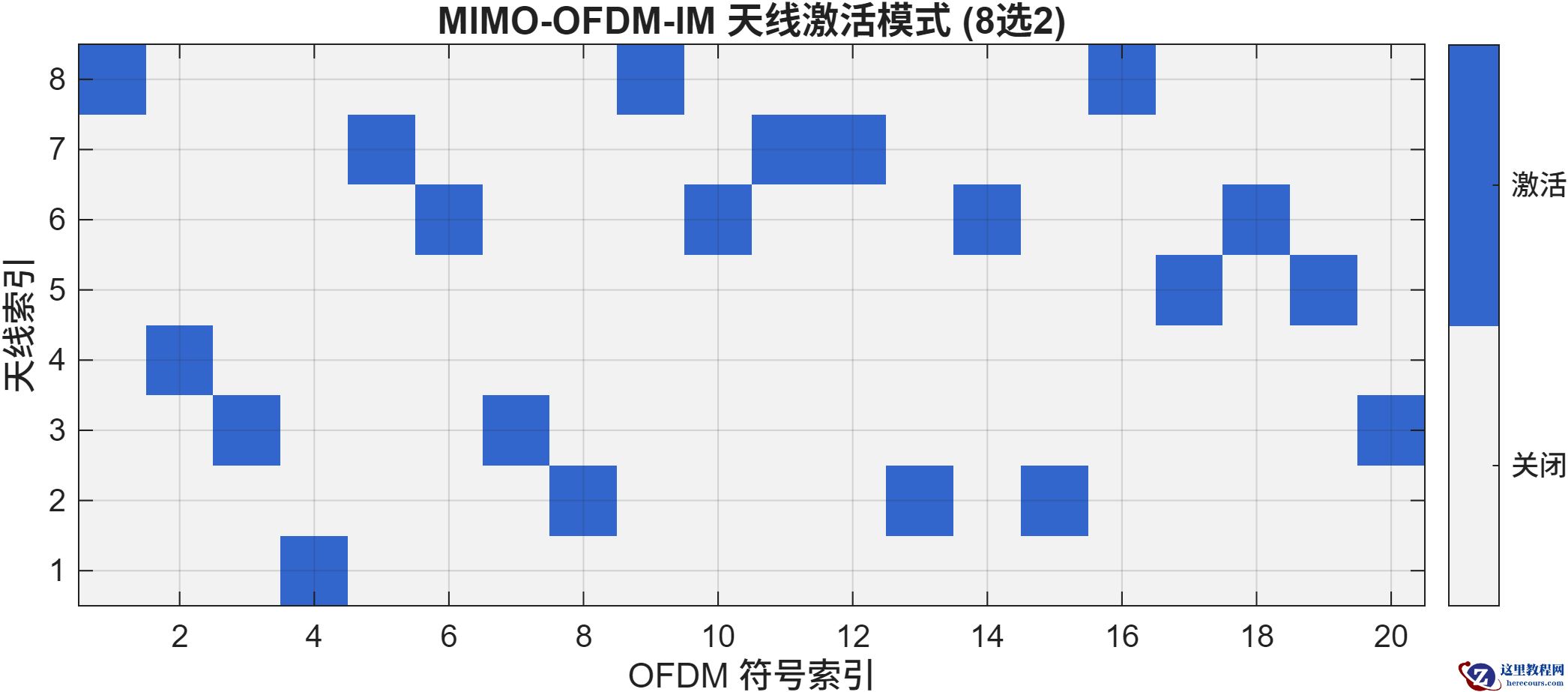

空间索引比特
$$%20p {spatial}%20=%20\lfloor%20\log2%20C(N t,%20Na)%20\rfloor%20$$
总比特数
$$%20p {total}%20=%20p{spatial}%20+%20G%20\cdot%20(p 1%20+%20p2)%20$$其中%20G%20为频域子块数。
分集阶数分析
SISO-IM:%20$d%20=%20n%20-%20k%20+%201$ MIMO-IM:%20$d%20=%20N r%20\cdot%20Nt%20\cdot%20(n%20-%20k%20+%201)$
????%20项目结构
P4_空间扩展包/ ├── ???? mimo/ # MIMO 索引调制 │ ├── mimo_im_modulator.m # ???? MIMO-IM 调制器 │ ├── mimo_im_demodulator.m # ???? MIMO-IM 解调器 │ ├── spatial_index_mapper.m # 空间索引映射 │ └── spatial_index_demapper.m # 空间索引解映射 │ ├── ???? channels/ # MIMO 信道模型 │ ├── mimo_rayleigh_channel.m # MIMO 瑞利衰落信道 │ └── mimo_awgn_channel.m # MIMO AWGN 信道 │ ├── ???? core/ # 继承 P1 核心模块 ├── ???? config/ # 配置 (扩展 MIMO 参数) │ ├── ???? docs/ # 文档 │ ├── 算法文档.md # ???? MIMO-IM 原理推导 │ ├── 代码文档.md # ???? 接口说明 │ └── 项目文档.md # ???? 本文档 │ ├── generate_plots.m # ???? 基础 BER 曲线 └── generate_ber_plots.m # ???? MIMO vs SISO 分集对比
代码统计：
????%2020+%20个核心%20MATLAB%20文件 ????%202000+%20行精炼代码 ????%20100%%20中文详细注释????%20仿真演示
一键运行
>> cd packages/P4_空间扩展包 >> setup_path >> generate_ber_plots
???? 您将获得
| 内容 | 说明 |
|---|---|
| ???? 完整源码 | MIMO-IM 空频双域调制解调 |
| ???? 原理文档 | 空间索引、分集增益数学推导 |
| ???? 双域索引 | 空间+频率联合索引调制 |
| ???? 分集验证 | SISO vs MIMO 分集增益对比 |
| ???? 灵活天线 | 支持 2×2 到 8×8 配置 |
| ???? MIMO 信道 | 独立瑞利衰落信道建模 |
???? 典型应用场景
| 场景 | 推荐配置 | 优势 |
|---|---|---|
| 低功耗 IoT | 2×2, Na=1 | 分集增益 + 能效 |
| 移动终端 | 4×4, Na=2 | 平衡性能与复杂度 |
| 5G 基站 | 8×8, Na=4 | 最大分集增益 |
???? 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【 3GPP仿真实验室】进行获取。
???? 参考文献
-
E. Başar et al. (2013): "OFDM with Index Modulation for MIMO Systems."
IEEE Trans. Signal Process., vol. 61, no. 22.
J. Crawford et al. (2017): "MIMO Spatial Modulation with Index Modulation."
IEEE Trans. Veh. Technol., vol. 66, no. 3.
Y. Xiao et al. (2018): "OFDM with Flexible Space-Frequency Index Modulation."
IEEE Trans. Wireless Commun., vol. 17, no. 7.
R. Mesleh et al. (2008): "Spatial Modulation."
IEEE Trans. Veh. Technol., vol. 57, no. 4.
